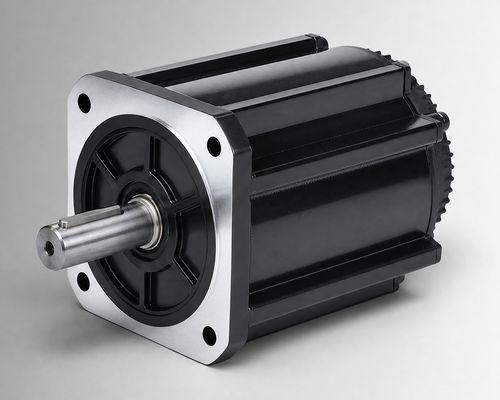

无刷电机 CW180BLBT-28020-L5-H

直流BLDC72 V

概述
CW180BLBT-28020-L5-H 为 180 mm 机框大功率无刷直流电机，定额 5800 W、72 VDC、28 N·m、2000 rpm。适用于电液泵驱动、移动作业功能及将有刷直流系统升级为无刷系统的 OEM 与系统集成评估。在确认电压、负载、工作周期、安装接口和环境条件后，也可用于紧凑型工业设备及辅助驱动。

主要特性

• 额定功率：5800 W
• 额定电压：72 VDC
• 额定转矩：28 N·m（2000 rpm）
• 额定电流：100±10% Arms

电气与机械规格（摘要）
额定功率：5800 W
额定电压：72VDC
额定转矩：28 N·m
额定转速：2000 rpm
额定电流：100±10% Arms
机框尺寸：180 mm
转矩常数：0.28±10% N·m/A
转子惯量：122±10% kg·m² × 10⁻⁴
反电动势（Back EMF）：17.3±10% V/krpm
线电感：0.122±10% mH
线电阻：0.012±10% Ω
机身长度（L）：226 mm
带制动机身长度（LB）：319(264) mm
重量：22.7/33 kg
反馈元件（可选）：磁性霍尔 / 霍尔 + 2500 线增量编码器（可选）
绝缘电阻：DC500V，>20 MΩ（F 级）
介电强度：800VAC/1s/5mA
工作环境：温度 -20 至 40°C（−40 至 40°C 可选）；湿度 20%–80% RH（无凝结）；海拔 <1000 m
防护等级：IP54（IP65 可选）
零件编号：CW180BLBT-28020-L5-H

机械图纸与性能数据
提供标准 180 mm 结构和 180 mm 风扇冷却结构的机械图纸。提供转矩-转速曲线和性能图以供系统评估。

应用与可选项

• 适用于电液泵驱动、移动机械辅助驱动和紧凑型工业设备
• 可选项：编码器、IP65 防护、扩展温度范围
• 有关定制、安装界面和集成支持，请联系供应商
