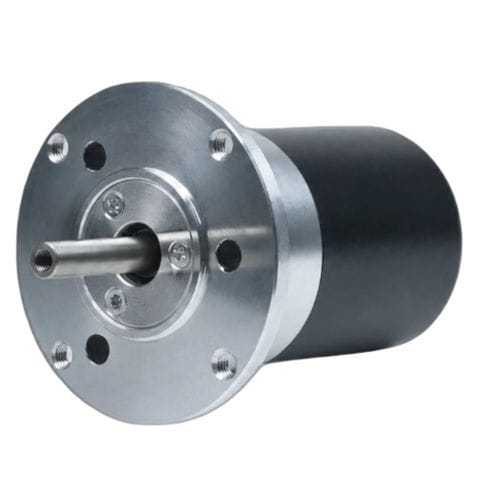

直流电机 CW57BLMA74-100L2110-00

三相3相BLDC

概述
CW57BLMA74-100L2110-00 是一款 57mm (NEMA 23) 三相无刷直流电机，在 24VDC（±10%）下额定 100W，最高可达 11000 RPM。为工业自动化、机器人和精密运动控制设计，便于紧凑集成和高速运行。

主要特点

• 额定功率 100W
• 供电电压 24VDC ±10%
• 额定扭矩 86 mN·m（11000 RPM 时）
• 机座尺寸 57mm (NEMA 23)
• 三相无刷设计，运行平稳

摘要
额定功率 | 100W
额定电压 | 24VDC ±10%
额定转速 | 11000RPM
额定扭矩 | 86 mN·m
额定电流 | 5A
机座尺寸 | 57mm (NEMA 23)

产品数据表
CW57BLMA74-100L2110-00

电气规格
参数 | 值
极数 | 3
相数 | 3
额定电压 | 24VDC ±10%
额定功率 | 100W
额定转速 | 11000RPM
额定扭矩 | 86 mN·m
额定电流 | 5A
线电阻 | 0.087 ±5% Ω @ 20°C
线电感 | 0.08 ±10% mH
绝缘电阻 | 100 MΩ @ 500 VDC
绝缘等级 | B (130°C)
控制方式 | 速度控制
机座尺寸 | 57mm (NEMA 23)
零件编号 | CW57BLMA74-100L2110-00

机械与性能
为便于集成和性能评估，提供 57mm BLDC 电机系列的机械图和扭矩-速度曲线。

技术规格

• 型号 / 零件编号: CW57BLMA74-100L2110-00
• 机座尺寸: 57mm (NEMA 23)
• 额定功率: 100W
• 额定电压: 24VDC ±10%
• 额定转速: 11000 RPM
• 额定扭矩: 86 mN·m
• 额定电流: 5 A
• 极数: 3
• 相数: 3
• 线电阻: 0.087 ±5% Ω @ 20°C
• 线电感: 0.08 ±10% mH
• 绝缘电阻: 100 MΩ @ 500 VDC
• 绝缘等级: B (130°C)
• 控制方式: 速度控制
