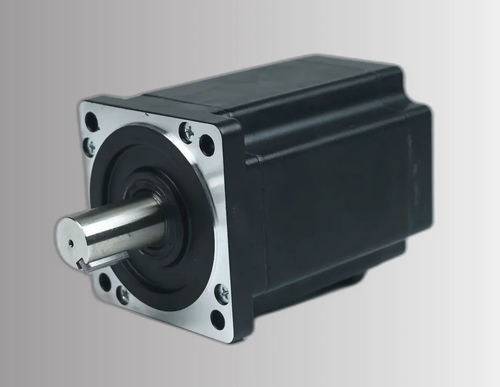

无刷电机 CW80BLMC83-200L220-00

直流3相BLDC

产品概述
CW80BLMC83-200L220-00为80 mm（NEMA 32）框架的三相无刷直流电机，额定功率200 W。适用于工业自动化、机器人及精密运动控制，额定电压24 ±10% VDC，额定转速2000 RPM，额定转矩0.96 N·m。

主要特点

• 额定功率：200 W
• 供电电压：24 ±10% VDC
• 额定转矩：2000 RPM时0.96 N·m
• 框架尺寸：80 mm（NEMA 32）
• 三相无刷设计，便于精确的速度与转矩控制
• 最高转速：3300 RPM；最大转矩：1.92 N·m
• 额定电流：12 A；绝缘等级：F

快速规格

• 额定功率：200 W
• 额定电压：24 ±10% VDC
• 额定转速：2000 RPM
• 额定转矩：0.96 N·m
• 额定电流：12 A
• 框架：80 mm（NEMA 32）
• 重量：1.65 kg

电气规格

• 极数：4
• 相数：3
• 电压常数：5.5 ±5% Vrms/kRPM
• 线电阻：0.16 ±5% Ω（20°C）
• 线电感：0.5 ±10% mH
• 绝缘电阻：50 MΩ（500 VDC）
• 最高转速：3300 RPM；最大转矩：1.92 N·m

机械图与性能
为80 mm BLDC电机系列提供机械图与转矩‑转速曲线，以便于安装、尺寸校核和性能评估。有关轴尺寸、安装孔图样和连接器位置，请参阅图纸。

订购与支持

• 产品编号：CW80BLMC83-200L220-00
• 重量：1.65 kg
• 兼容标准三相 BLDC 驱动；推荐驱动设置请咨询销售
• 可按需提供绕组、连接器、安装改动等选项与定制服务（需咨询）
