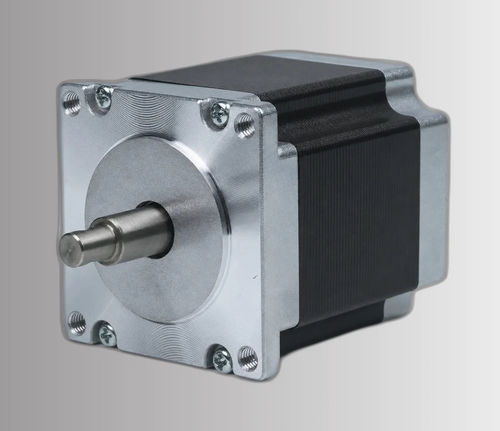

无刷电机 CW60BLMA79-15L207-00

直流三相BLDC

概述
CW60BLMA79-15L207-00为60 mm（NEMA 24）框架的三相无刷直流电机，采用10极拓扑，在24 ±10% VDC时输出15 W。额定转速700 RPM，额定转矩0.2 N·m（峰值0.4 N·m），适用于低速高扭矩的工业应用与紧凑装配。绝缘等级B，机身长度79 mm，便于受限空间集成。

主要特点

• 额定功率：15 W（24 ±10% VDC）
• 额定转矩：0.2 N·m（700 RPM）；峰值转矩：0.4 N·m
• 60 mm（NEMA 24）框架，机身长度79 mm
• 10极3相设计，低速运行更平稳
• 绝缘等级B，重量0.8 kg

产品资料
此零件号CW60BLMA79-15L207-00提供数据表；随附机械图和转矩-转速曲线以供安装和性能参考。

电气规格

• 零件号：CW60BLMA79-15L207-00
• 极数：10
• 相数：3
• 额定电压：24 ±10% VDC
• 额定功率：15 W
• 额定转速：700 RPM
• 额定转矩：0.2 N·m
• 峰值/最大转矩：0.4 N·m
• 额定电流：1.3 A
• 最高转速：1100 RPM
• 电压常数：20 ±5% Vrms/kRPM
• 线电阻：4.4 ±5% Ω（20°C）
• 线电感：9.2 ±10% mH
• 绝缘电阻：100 MΩ（500 VDC）
• 绝缘等级：B（130°C）
• 重量：0.8 kg

机械与性能
针对60 mm框架的79 mm紧凑机身便于在空间受限的设备中安装。机械图显示安装尺寸和轴信息；转矩-转速曲线有助于齿轮匹配及控制参数调校。

应用

• 低速伺服和精密定位
• 工业自动化模块与输送系统
• 机器人关节与协作机器人末端执行器
• 医疗设备与实验室自动化（需要24 VDC时）
• 小型执行器与阀门驱动

订购与零件号
请按零件号CW60BLMA79-15L207-00订购。有关交付时间、定制（连接器、轴）及数据表/PDF的获取，请联系供应商。
