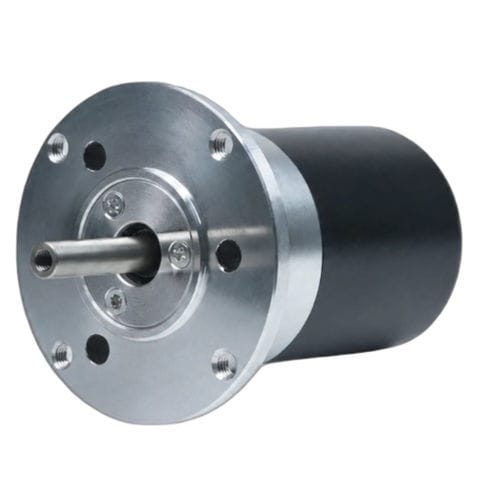

直流电机 CW57BLMA74-251L260-00

3相无刷24伏

产品概述
CW57BLMA74-251L260-00为57mm（NEMA 23）三相无刷直流电机，在24 ±10% VDC下输出251 W，额定转速6000 RPM，额定转矩0.4 N·m。为工业自动化、机器人及高精度运动控制应用设计，兼顾体积紧凑与重复定位性能。

主要特性

• 额定功率 251 W
• 供电电压 24 ±10% VDC
• 额定转矩 0.4 N·m（6000 RPM）
• 机座尺寸：57mm（NEMA 23）
• 三相无刷结构，运行平滑且易于控制

快速规格（摘要）

• 额定功率：251 W
• 额定电压：24 ±10% VDC
• 额定转速：6000 RPM
• 额定转矩：0.4 N·m
• 额定电流：11.5 A
• 机座尺寸：57mm（NEMA 23）

电气规格
参数 — 数值
极数 — 4
相数 — 3
额定电压 — 24 ±10% VDC
额定功率 — 251 W
额定转速 — 6000 RPM
额定转矩 — 0.4 N·m
额定电流 — 11.5 A
最高转速 — 7500 RPM
最大转矩 — 0.8 N·m
电压常数 — 2.4 ±5% V/kRPM
线电阻 — 0.12 ±5% Ω（20°C）
线电感 — 0.3 ±10% mH
绝缘电阻 — 100 MΩ @ 500 VDC
绝缘等级 — B（130°C）
重量 — 0.78 kg
机座尺寸 — 57mm（NEMA 23）
部件编号 — CW57BLMA74-251L260-00

机械与性能

• 提供57mm BLDC电机系列的机械图与尺寸图
• CW57BLMA74-251L260-00的力矩-速度曲线可用

应用

• 工业自动化与工厂设备
• 机器人与协作机器人
• 定位系统、CNC轴
• 输送、包装与物料搬运

型号 / 特性

• 型号 / 系列：CW57BLMA74（57BLMA系列）
• 机座：57mm（NEMA 23）
• 额定功率：251 W
• 额定电压：24 ±10% VDC
• 额定转速：6000 RPM
• 额定转矩：0.4 N·m
• 额定电流：11.5 A
• 最高转速：7500 RPM
• 最大转矩：0.8 N·m
• 极数：4
• 相数：3
• 电压常数：2.4 ±5% V/kRPM
• 线电阻：0.12 ±5% Ω（20°C）
• 线电感：0.3 ±10% mH
• 绝缘电阻：100 MΩ（500 VDC）
• 绝缘等级：B（130°C）
• 重量：0.78 kg
• 部件编号：CW57BLMA74-251L260-00
