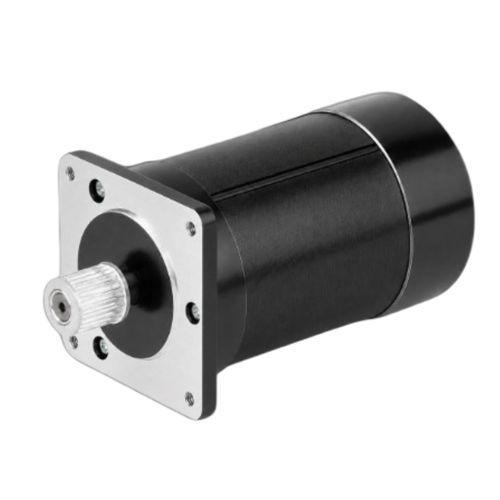

直流电机 CW57BLMA94-167L240-013相BLDC24伏
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 直流, 3相, BLDC
- 电压
- 24伏
- 构造
- NEMA 23
- 极数
- 4极
- 其他特性
- 高精度
- 功率
0.17 kW
(0.23 hp)- 强度
9.5 A
- 扭矩
最少: 0.4 Nm
(0.295025 ft.lb)最多: 0.8 Nm
(0.59005 ft.lb)- 旋转速度
最少: 4,000 rpm
(25,132.7412 rad.min-1)最多: 4,500 rpm
(28,274.3339 rad.min-1)- 直径
57 mm
(2.24 in)
产品介绍
产品概述
CW57BLMA94-167L240-01为57mm（NEMA 23）3相无刷直流电机，适用于工业自动化、机器人及精密运动控制。额定功率167 W，供电24 ±10% VDC，额定转速4000 RPM，额定扭矩0.4 N·m。
主要特点
概要参数
电气规格
页面上的附加资源
可获取57mm BLDC电机系列的机械图和转矩‑速度曲线图像。
技术规格
CW57BLMA94-167L240-01为57mm（NEMA 23）3相无刷直流电机，适用于工业自动化、机器人及精密运动控制。额定功率167 W，供电24 ±10% VDC，额定转速4000 RPM，额定扭矩0.4 N·m。
主要特点
- 额定功率：167 W
- 供电电压：24 ±10% VDC
- 额定扭矩：4000 RPM时为0.4 N·m
- 机座尺寸：57 mm（NEMA 23）
- 3相无刷设计，适合受控运动应用
概要参数
- 额定功率：167 W
- 额定电压：24 ±10% VDC
- 额定转速：4000 RPM
- 额定扭矩：0.4 N·m
- 额定电流：9.5 A
- 机座尺寸：57 mm（NEMA 23）
电气规格
- 极对数：4
- 相数：3
- 额定电压：24 ±10% VDC
- 额定功率：167 W
- 额定转速：4000 RPM
- 额定扭矩：0.4 N·m
- 额定电流：9.5 A
- 最高转速：4500 RPM
- 最大扭矩：0.8 N·m
- 电压常数：3.4 ±5% V/kRPM
- 线电阻：0.15 ±5% Ω（20°C）
- 线电感：0.35 ±10% mH
- 绝缘电阻：100 MΩ @ 500 VDC
- 绝缘等级：B（130°C）
- 重量：1 kg
- 机座尺寸：57 mm（NEMA 23）
- 零件号：CW57BLMA94-167L240-01
页面上的附加资源
可获取57mm BLDC电机系列的机械图和转矩‑速度曲线图像。
技术规格
- 极对数：4
- 相数：3
- 额定功率：167 W
- 额定电压：24 ±10% VDC
- 额定转速：4000 RPM
- 额定扭矩：0.4 N·m
- 额定电流：9.5 A
- 最高转速：4500 RPM
- 最大扭矩：0.8 N·m
- 电压常数：3.4 ±5% V/kRPM
- 线电阻：0.15 ±5% Ω（20°C）
- 线电感：0.35 ±10% mH
- 绝缘电阻：100 MΩ @ 500 VDC
- 绝缘等级：B（130°C）
- 重量：1 kg
- 机座尺寸：57 mm（NEMA 23）
- 零件号：CW57BLMA94-167L240-01
