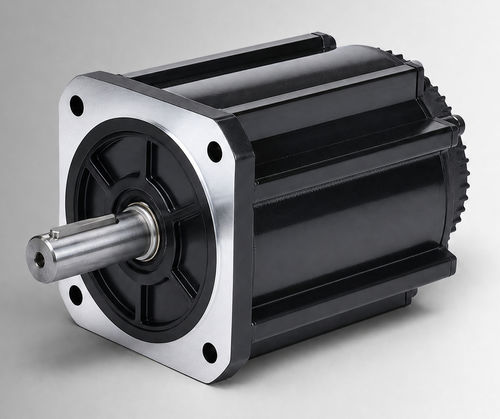

无刷电机 CW180BLBT-15015-L3-H

直流BLDC48V

产品概述
CW180BLBT-15015-L3-H为180 mm机座无刷直流电机，定额功率2350 W，48 VDC，1500 rpm时输出15 N·m。适用于电液泵驱动、移动作业功能及由有刷DC电机升级的OEM评估与系统集成；当项目的电压、负载、占空比、安装接口和环境条件确认后，也可用于紧凑型工业设备和辅助驱动。

主要特点

• 额定功率：2350 W
• 额定电压：48 VDC
• 额定转矩：15 N·m（1500 rpm）
• 额定电流：59±10% Arms

电气与机械规格

• 额定功率：2350 W
• 额定电压：48 VDC
• 额定转矩：15 N·m
• 额定转速：1500 rpm
• 额定电流：59±10% Arms
• 机座尺寸：180 mm
• 转矩常数：0.25±10% N·m/A
• 转子惯量：60±10% kg·m² × 10⁻⁴
• 反电动势：15.3±10% V/krpm
• 线路电感：未标注；公差 ±10%
• 线路电阻：未标注；公差 ±10%
• 机身长度（L）：170 mm
• 带制动机身长度（LB）：264 mm
• 重量：14.5/32 kg
• 零件号：CW180BLBT-15015-L3-H

选项与防护

• 反馈元件：磁性霍尔；霍尔 + 2500线增量编码器（可选）
• 绝缘电阻：DC500 V，＞20 MΩ（F级）
• 耐电强度：800 VAC / 1 s / 5 mA
• 工作温度：-20 至 40 °C（可选 -40 至 40 °C）
• 湿度：20% 至 80% RH（无凝结）
• 海拔：<1000 m（超出规定温度或海拔范围需降额）
• 防护等级：IP54（可选 IP65）

应用

• 电液泵驱动
• 移动设备作业功能
• 有刷DC电机升级
• 紧凑型工业设备辅助驱动

订购
零件号：CW180BLBT-15015-L3-H。有关交货期、2500线编码器选项、IP65版本及项目集成要求请联系供应商。
