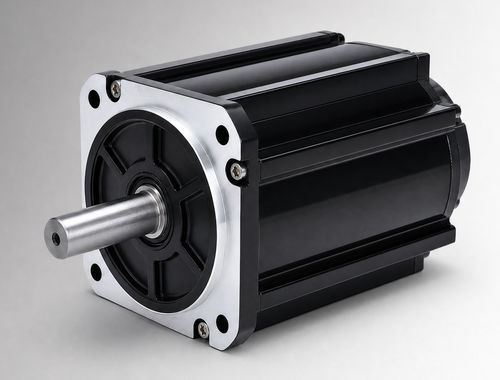

无刷电机 CW130BLBT-19020-L5-H

直流BLDC72 V

产品概述
CW130BLBT-19020-L5-H 为 130 mm 机座的无刷直流（BLDC）电机，额定 4000 W、72 VDC、2000 rpm 时额定转矩 19 N·m。用于 OEM 与系统集成评估，适用于电液泵驱动、移动工作功能及有刷直流升级项目，并在确认项目的电压、负载、工作周期、安装接口及环境条件后，可用于紧凑型工业设备与辅助传动场合。

主要特点

• 额定功率 4000 W
• 额定电压 72 VDC
• 额定转矩 19 N·m（2000 rpm）
• 额定电流 65±10% Arms

快速规格

• 额定功率：4000 W
• 额定电压：72 VDC
• 额定转矩：19 N·m
• 额定转速：2000 rpm
• 额定电流：65±10% Arms
• 机座尺寸：130 mm

电气与机械规格

• 力矩常数：0.29±10% N·m/A
• 转子惯量：25.2±10% kg·m² × 10⁻⁴
• 反电动势：17.7±10% V/krpm
• 线路电感：未指定；公差 ±10%
• 线路电阻：未指定；公差 ±10%
• 机体长度（L）：181 mm
• 带制动机体长度（LB）：221 mm
• 重量：14 kg（标准）/ 15.8 kg（带制动）
• 反馈元件：磁性霍尔；霍尔 + 2500 线增量编码器（可选）
• 绝缘电阻：DC 500 V，>20 MΩ（F 级）
• 耐压：800 VAC / 1 s / 5 mA
• 工作环境：-20 至 40 °C（可选 -40 至 40 °C）；湿度 20–80% RH（无凝结）；海拔 <1000 m
• 防护等级：IP54（可选 IP65）
• 零件编号：CW130BLBT-19020-L5-H

可用技术图纸

• 机械图 — 130 mm 标准结构（提供图片）
• 机械图 — 130 mm 风扇冷却结构（提供图片）
• 转矩-速度特性曲线（提供图片）

技术规格

• 型号 / 零件号：CW130BLBT-19020-L5-H
• 机座尺寸：130 mm
• 额定功率：4000 W
• 额定电压：72 VDC
• 额定转矩：19 N·m
• 额定转速：2000 rpm
• 额定电流：65±10% Arms
• 力矩常数：0.29±10% N·m/A
• 反电动势：17.7±10% V/krpm
• 转子惯量：25.2±10% kg·m² × 10⁻⁴
• 机体长度（L）：181 mm；带制动（LB）：221 mm
• 重量：14 kg（标准）/ 15.8 kg（带制动）
• 反馈选项：磁性霍尔；霍尔 + 2500 线增量编码器（可选）
• 绝缘：DC 500 V，>20 MΩ（F 级）
• 耐压：800 VAC / 1 s / 5 mA
• 工作环境：-20 至 40 °C（可选 -40 至 40 °C）；湿度 20–80% RH（无凝结）；海拔低于 1000 m
• 防护等级：IP54（可选 IP65）
