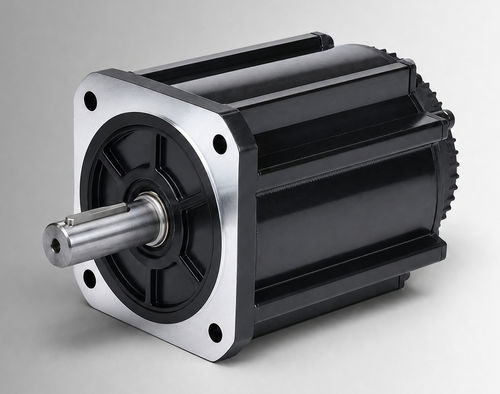

直流电机 CW180BLBT-19020-L9-H

无刷144V带制动装置

产品概述
CW180BLBT-19020-L9-H 为 180 mm 机座的高功率无刷直流电机，额定 4000 W，144 VDC，在 2000 rpm 时额定转矩 19 N·m。适用于 OEM 与系统集成评估，典型应用包括电液泵驱动、移动作业功能及由有刷 DC 升级的项目。在确认项目的电压、负载、工作循环、安装接口与环境条件后，也可用于紧凑型工业设备和辅助驱动的评估。

主要特性

• 额定功率 4000 W
• 额定电压 144 VDC
• 2000 rpm 时额定转矩 19 N·m
• 额定电流 34±10% Arms

机械图纸与数据
为 180 mm 标准结构和风扇冷却结构提供机械图纸及转矩—转速特性曲线，以支持机械集成与性能评估。

参数 / 技术规格

• 额定功率：4000 W
• 额定电压：144 VDC
• 额定转矩：19 N·m
• 额定转速：2000 rpm
• 额定电流：34±10% Arms
• 机座尺寸：180 mm
• 转矩常数：0.56±10% N·m/A
• 转子转动惯量：90±10% kg·m² × 10^-4
• 反电动势：34±10% V/krpm
• 线电感：未标注；公差 ±10%
• 线电阻：未标注；公差 ±10%
• 机体长度 (L)：226 mm
• 带刹车机体长度 (LB)：319 mm
• 重量：22.7/34 kg
• 反馈元件（选项）：磁性霍尔 / 霍尔 + 2500 线增量编码器（可选）
• 绝缘电阻：DC 500 V，>20 MΩ（F 级）
• 耐压：800 VAC / 1 s / 5 mA
• 工作环境：温度 -20 至 40°C（-40 至 40°C 可选）；湿度 20% 至 80% RH（无冷凝）；海拔低于 1000 m（超出时需降额）
• 防护等级：IP54（IP65 可选）
• 零件编号：CW180BLBT-19020-L9-H
