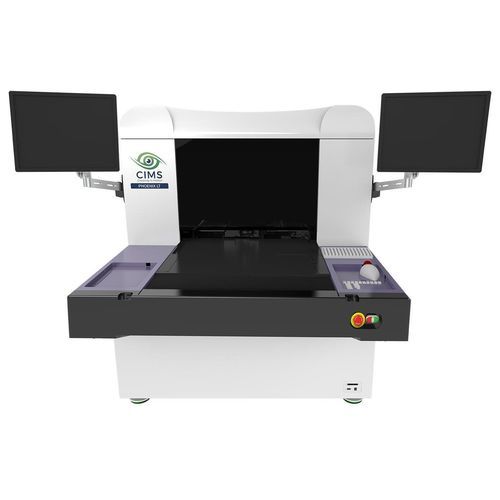

光学检测系统 Phoenix LT

视频拍照式自动化

描述
Phoenix LT 是一款用于大面板电子装配检测的 AOI（自动光学检测）系统。可检测最大面板尺寸为 36" x 42"（914 mm x 1,067 mm），最小线/间距检测能力可达 40 µm。系统采用 Microlight™ 光学技术以实现可控照明，并将高质量图像采集与可定制的检测算法相结合。Phoenix LT 属于 Phoenix 产品系列，使用 Spark™ 跨平台检测引擎，支持低误报率和高效缺陷检测。

亮点

• 线性电机实现平稳且低噪运行
• 稳固的机械结构保证扫描稳定性
• 自动真空台用于稳固面板夹持
• 高性能图像处理固件
• 强劲处理器以处理大规模图像数据
• 快速且直观的新任务设置
• 兼容前/后 AMHS 自动化或机器人集成
• 两侧各配一台操作员显示器，便于操作

可选项

• Fi™ – 成品板最终检测选项
• +2DM™ 计量 – 面板尺寸测量
• +2CD™ 计量 – 电路元件二维测量
• LDI™ – 激光钻孔检测选项
• CDB™ / CDBIC™ – 缺陷分类与虚拟缺陷映射
• VVS™ – 虚拟验证系统

技术规格

• 最大面板尺寸：36" x 42"（914 mm x 1,067 mm）
• 最小线/间距检测能力：40 µm
• 光学技术：Microlight™，实现优化照明覆盖
• 检测引擎：Spark™ 跨平台检测引擎
• 图像采集：先进的图像采集硬件与软件
• 运动系统：线性电机，实现平稳且低噪运行
• 工作台：自动真空台
• 处理：高性能图像处理固件与强劲处理器以处理大型数据
• 自动化兼容性：兼容前/后 AMHS 或机器人集成
• 操作员人机工学：两侧各配一台显示器，便于操作
