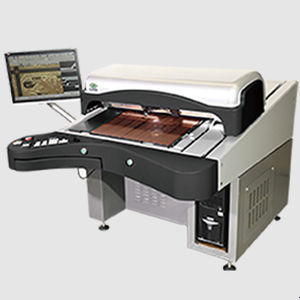

光学检查机 VVR

视觉视频PCB

描述
用于MLB PCB的混合模式AOI检验工位，可在同一工作站内实现虚拟（后处理）与实时视频的联合验证。面向高产量制造，支持最小线/间距25+ µm。VVR系列包含针对不同线/间距技术优化的型号：VVR 25µ、VVR 30µ。

亮点

• 集成AOI后处理缺陷图像与实时视频检验的复核功能
• 相比传统复核模式，验证效率可提升至70%
• 显示直接从AOI获取的彩色缺陷图像
• 可变光学变焦并支持自动校准
• 固定式真空台，保证MLB PCB的稳定定位
• 符合人体工程学的工作站设计
• 清晰的缺陷图像与可调节的视频照明

可选项

• 用于缺陷标记的自动标记器
• 用于可追溯性的条码读取器
• 可调节的显示器支臂
• CDB™ / CDBIC™ — 缺陷分类与虚拟缺陷映射
• SharpLight™ — 视频图像增强处理

技术规格

• 产品类型：用于MLB PCB的混合模式AOI检验工位
• 支持最小线/间距：25+ µm
• 系列/型号：VVR 25µ、VVR 30µ（按线/间距技术优化）
• 为高产量MLB PCB生产线设计
• 支持AOI后处理图像验证和实时视频检查模式
• 先进的图像增强算法，加速误报过滤
• 可选触摸屏用于缺陷分类与实时质量反馈
• 与数据库集成，便于验证结果记录与追踪
• 可变变焦光学与自动校准流程
• 固定式真空台确保检验过程中的板件稳定
• 符合人体工程学的布局与可调视频照明，提升缺陷可视性
• 可选配件：自动标记器、条码读取器、可调显示器支臂
• 可选软件/功能：CDB™/CDBIC™（缺陷分类与虚拟映射）、SharpLight™（视频增强）
• 兼容性：兼容所有CIMS AOI系统
• 预期效率提升：相比传统验证模式最高可达70%
