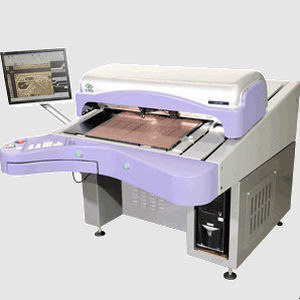

光学检测系统 CVR 100 Fi

视频拍照式自动化

描述
用于成品电路板的AVI验证站，专为高端 HDI 与 IC 基板的检测而设计。CVR 100 Fi 针对线/间距自 10 µm 起（最小值）并优化用于 10–30 µm 工艺。系统采用多种照明配置与可调视频光，提供清晰的缺陷图像与精确的缺陷分类。坚固的机械结构与高性能硬件确保高通量和可靠运行。友好的用户界面与优良的人体工程学设计使操作高效，所需培训最少。CVR 100 Fi 与 CDB™、CDBIC™ 数据管理系统完全兼容，并可与所有 CIMS AOI 系统及 Phoenix Fi 最终检验 AVI 系统集成。

主要特点

• 多种照明配置，适应灵活的缺陷检测
• 带自动校准的可变变焦
• 用于稳定传送的固定真空平台
• 符合人体工程学的设计，提升操作舒适性与效率
• 优化的缺陷间移动以缩短检测时间
• 可调视频照明下的清晰缺陷图像

选项

• 缺陷标记用自动标记器
• 用于可追溯性的条码阅读器
• 可调节显示器支臂
• CDB™/CDBIC™ — 缺陷分类与虚拟缺陷映射
• VVS™ — 虚拟验证系统
• SharpLight™ — 增强的视频图像

兼容性
与 CDB™ 和 CDBIC™ 数据管理系统完全兼容。可与所有 CIMS AOI 系统以及 Phoenix Fi 最终检验 AVI 系统集成。

技术规格

• 产品类型：用于成品电路板的 AVI 验证站
• 目标基板：高端 HDI 与 IC 基板
• 线/间距能力：优化用于 10–30 µm（最小 10 µm）
• 照明：先进的多配置照明；可调视频光
• 光学：带自动校准的可变变焦
• 平台：固定真空平台
• 设计：人体工程学用户界面与工作站
• 性能：坚固机械与高性能硬件，确保高通量
• 移动：优化的缺陷间移动
• 缺陷处理：支持方便的缺陷标记与修复；可选自动标记器
• 可选配件：条码阅读器、可调显示器支臂
• 软件兼容性：CDB™ / CDBIC™；VVS™ 虚拟验证；SharpLight™ 视频增强
• 集成：与所有 CIMS AOI 系统及 Phoenix Fi 最终检验系统兼容
