光学检测系统 Galaxy VIA series
视频拍照式测量

光学检测系统 - Galaxy VIA series - CIMS - 视频 / 拍照式 / 测量
光学检测系统 - Galaxy VIA series - CIMS - 视频 / 拍照式 / 测量
添加到我的收藏夹
添加到产品对比表

产品规格型号

技术
拍照式, 光学, 视频
类型
质量控制, 缺陷检测, 孔洞缺陷, 测量
应用
用于电子行业, PCB印刷电路板
其他特性
LED式

产品介绍

描述

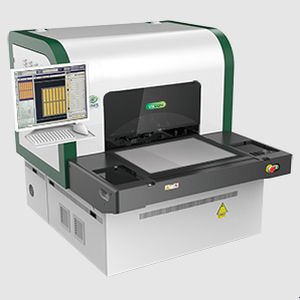

用于贯穿激光通孔检测的AOI系统,最小可检测直径可达20 µm。Galaxy VIA series为一系列机型,专为支持先进HDI或IC基板大批量生产中的贯穿激光通孔检测而设计。该系列包括以下机型:
  • Galaxy VIA 20µ:可检测直径最小为20 µm的通孔
  • Galaxy VIA 25µ:可检测直径最小为25 µm的通孔
  • Galaxy VIA 30µ:可检测直径最小为30 µm的通孔

系统照明由ViaLight™技术驱动,提供集成在扫描台内的透射光源。可选的Microlight™顶灯可实现顶部同步照明,确保对贯穿通孔外形与内形进行最准确、最完整的采集。
Galaxy VIA系列系统能够检测直径小至20微米的贯穿激光钻孔,并能识别欠规与超规缺陷、通孔内部的污染物和碎屑、堵孔或缺孔,以及超出允差的钻孔偏移。
强大的统计包进一步扩展了Galaxy VIA系列的功能,提供用于激光钻头校准的实时过程控制。

亮点
  • 线性电机,运动平稳且低噪
  • 基于紧凑的Galaxy平台
  • 采用ViaLight™技术的台面内置LED透射照明
  • 高性能图像处理固件
  • 强劲处理器以处理大数据量
  • 新任务快速且直观的设置
  • 强大的统计输出

可选项
  • 顶部Microlight™照明模块
  • 用于计算钻孔偏移和直径违规的高级统计包
  • CDB™/CDBIC™ – 缺陷分类与虚拟缺陷映射
  • VVS™ – 虚拟验证系统

特性 / 技术规格
  • 系列名称:Galaxy VIA series
  • 可用机型及最小可检测通孔直径:Galaxy VIA 20µ(20 µm)、Galaxy VIA 25µ(25 µm)、Galaxy VIA 30µ(30 µm)
  • 照明:台面内置ViaLight™透射型LED照明;可选顶部Microlight™以实现同步顶光
  • 检测能力:欠规与超规通孔、通孔内部污染与碎屑、堵孔、缺孔、超出公差的钻孔偏移
  • 运动:线性电机,运动平稳且低噪
  • 平台:紧凑型Galaxy平台
  • 处理:高性能图像处理固件与强劲处理器以处理大数据
  • 设置:快速且直观的任务设置
  • 统计 & 过程控制:强大的统计包用于实时过程控制和激光钻头校准;可选包用于钻孔偏移和直径违规计算
  • 软件选项:CDB™/CDBIC™(缺陷分类与虚拟缺陷映射)、VVS™(虚拟验证系统)
