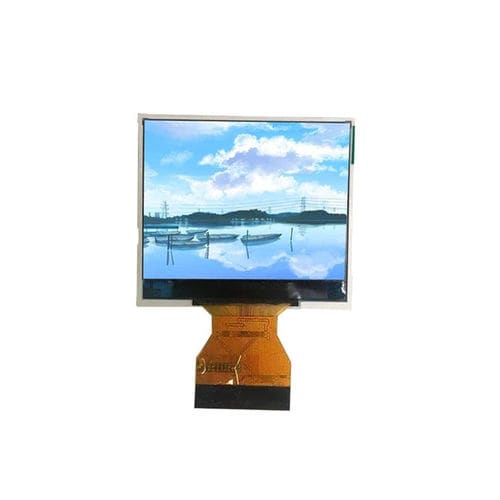

TFT LCD显示模块 YX20013A

IPS触摸屏彩色

产品概述
YX20013A为2.0英寸IPS透射型TFT液晶触摸显示模块，分辨率320×240（RGB）。模块集成驱动IC ILI9342C，支持3SPI + RGB接口，采用3颗白色LED背光。适用于基于MCU的系统和嵌入式处理器，需要紧凑型广视角触摸显示的场景。

主要规格

• 型号：YX20013A
• 显示尺寸：2.0英寸
• 分辨率：320 × 240（RGB）
• 有效显示区：40.8 × 30.6 mm
• 外形尺寸：46.1 × 40.96 × 2.53 mm
• 像素间距：0.1275 × 0.1275 mm
• 屏类型：IPS TFT-LCD，透射型
• 可视方向：IPS宽视角
• 驱动IC：ILI9342C
• 接口：3SPI + RGB
• 背光：3 × 白色LED
• 对比度：800:1（典型值）
• 色域：60%（典型值）
• 亮度：300 cd/m²（典型值）
• 亮度均匀性：80%（典型值）
• 响应时间：25 ms（典型值）

机械图纸
机械尺寸：46.1 × 40.96 × 2.53 mm。有效显示区：40.8 × 30.6 mm。为便于集成与安装，提供机械图和连接器位置示意。

光学特性

• 对比度：800:1（典型值）
• 色域：60%（典型值）
• 亮度：300 cd/m²（典型值）
• 亮度均匀性：80%（典型值）
• 响应时间：25 ms（典型值）

电气特性

• 模拟电源电压（VCC）：3.3 V
• 输入高电平：≥ 0.7 × IOVCC
• 输入低电平：≤ 0.3 × IOVCC

工作条件

• 工作温度：-20°C 至 +70°C
• 储存温度：-30°C 至 +80°C
• 湿度：≤ 90% RH（60°C）

应用

• 工业控制面板与人机界面（HMI）
• 便携式医疗仪器
• 智能终端与移动设备
• 嵌入式系统与开发平台

订购信息
型号：YX20013A。数据手册、机械图纸及定制选项（触摸类型、接口配置）可按要求提供。交期与批量价格请咨询供应商。
