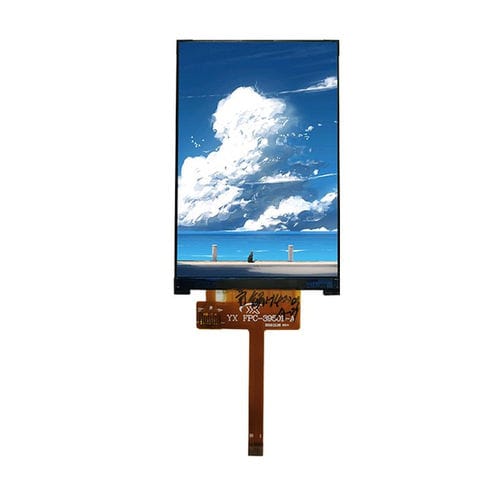

TFT LCD显示模块 YX39501B

TN彩色320 x 480

产品概述
Yousee YX39501B 为 3.95 英寸 SPI TFT 液晶模块，分辨率 320×480，驱动 IC 为 ST7796S。适用于工业控制面板、手持设备和嵌入式 HMI 系统，采用 a-Si TN 正透射面板，优化为 12 点方向视角，在固定方向应用中提供清晰的正面可读性和稳定亮度。SPI 接口便于 MCU 集成，适合成本敏感型嵌入式方案。

关键规格

• Model: YX39501B
• Display size: 3.95 inch
• Resolution: 320 (RGB) × 480
• LCD type: a-Si TFT-LCD, Positive Transmissive (TN)
• Active area: 55.68 × 83.52 mm
• Outline dimensions: 60.20 × 94.00 × 2.39 mm
• Pixel pitch: 0.174 × 0.174 mm
• Viewing direction: 12 O'Clock
• Driver IC: ST7796S
• Interface: SPI

机械与集成
提供外形尺寸和机械图以便面板开孔与安装设计。2.39 mm 的模组厚度适用于轻薄嵌入式设计；请参照机械图确认连接器位置和固定孔位。

光学与性能

• Resolution: 320 × 480
• Typical luminance: 300 cd/m²
• Contrast ratio: 500:1
• Color gamut: 60%
• Response time: 16 ms
• Luminance uniformity: 80%
• Viewing angle (CR ≥ 10): 60° (L/R/U), 55° (D)

环境条件

• Operating temperature: -20°C to +70°C
• Storage temperature: -30°C to +80°C
• Humidity: ≤ 90% RH (60°C)

适用场景

• 工业控制面板与嵌入式 HMI 系统
• 手持与便携式仪器
• 计量表、医疗终端及其他固定方向显示设备
