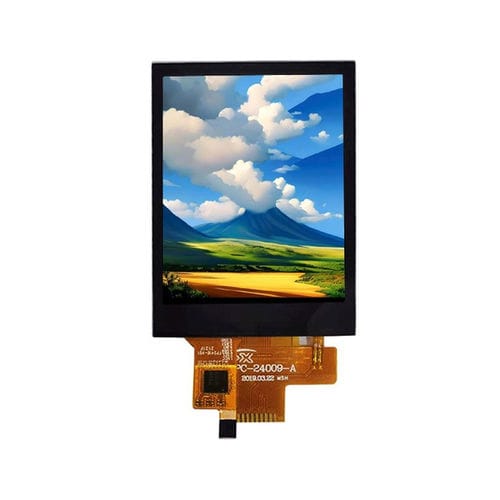

TFT LCD显示模块 YX24009A

IPS彩色240 x 320

产品概述
YX24009A是一款2.4英寸IPS透射型TFT液晶模块，分辨率240×320，具有宽视角和稳定的色彩表现。模块采用ST7789V驱动芯片，使用SPI接口，便于与MCU和嵌入式平台集成。适用于人机界面（HMI）、手持终端、便携式仪器、医疗设备、工业控制器和智能终端等场景。

主要规格

• 型号：YX24009A
• 品牌：Yousee
• 显示尺寸：2.4英寸（有效显示区：36.72 × 48.96 mm）
• 分辨率：240 (RGB) × 320
• LCD类型：IPS TFT-LCD，透射式
• 驱动IC：ST7789V
• 接口：SPI
• 外形尺寸：42.72 × 60.26 × 2.45 mm
• 像素间距：0.153 × 0.153 mm
• 背光：4颗白色LED
• LCM输入电压：2.8 ±0.1 V

光学特性

• 对比度：800:1
• 色域：70%
• 亮度：250 cd/m²
• 亮度均匀性：80%
• 视角（CR ≥ 10）：80°（各方向）
• 响应时间：16 ms

机械与环境

• 外形：42.72 × 60.26 × 2.45 mm
• 有效显示区：36.72 × 48.96 mm
• 工作温度：-20°C ~ +70°C
• 存储温度：-30°C ~ +80°C
• 湿度：≤ 90% RH（60°C）

应用

• 人机界面（HMI）与手持设备
• 便携式仪器
• 医疗设备
• 工业控制器
• 智能终端
