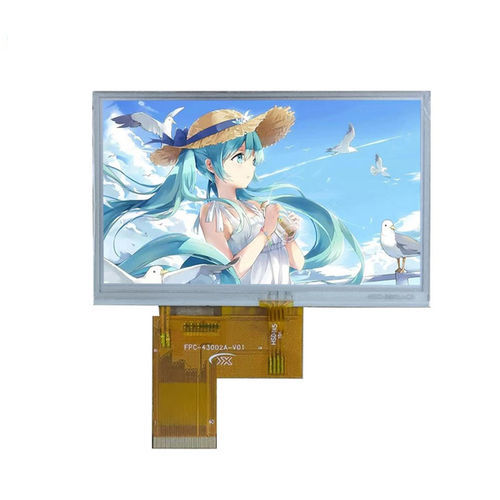

TFT LCD显示模块 YX43011 series

彩色图像800 x 480

产品概述
Yousee 的 YX43011B 是一款 4.3 英寸高亮度 TFT 液晶显示模块，分辨率为 800×480（WVGA），并配备标准 RGB 接口。其针对工业控制面板、户外设备和嵌入式 HMI 系统设计，可在强环境光下保持良好可视性。显示器亮度为 800 cd/m²，采用 All-O'Clock 宽视角设计，可从任意方向提供明亮、清晰且均匀的画面。驱动芯片为 ST7262，确保稳定的信号处理与长期可靠性。紧凑的 4.3 英寸外形与阳光下可读的亮度使 YX43011B 适用于便携设备、车载系统、户外终端和工业仪表。

基本规格

• 型号: YX43011B
• 显示尺寸: 4.3 英寸
• LCD 类型: TFT-LCD，透射式
• 分辨率: 800 (RGB) × 480 (WVGA)
• 有效显示区域: 95.04 × 53.86 mm
• 外形尺寸: 105.4 × 67.15 × 3.0 mm
• 像素间距: 0.1926 × 0.1926 mm
• 可视方向: All-O'Clock
• 驱动 IC: ST7262
• 接口: RGB

光学特性

• 对比度: 800 : 1
• 色域: 60%
• 亮度: 800 cd/m²
• 亮度均匀性: 80%
• 可视角 (CR ≥ 10): 80°（所有方向）
• 响应时间: 25 ms

工作条件

• 工作温度: -20°C ~ +70°C
• 存储温度: -30°C ~ +80°C
• 湿度: ≤ 90% RH (60°C)

应用与主要特性

• 高亮度、阳光下可读的 TFT，适用于户外环境
• 为工业控制面板、嵌入式 HMI、便携设备和车载系统设计
• 标准 RGB 接口，便于集成
• All-O'Clock 宽视角确保任意方向图像一致性
• 由 ST7262 驱动芯片提供稳定的信号处理

技术规格

• Model: YX43011B
• Display Size: 4.3 inch
• Resolution: 800 (RGB) × 480 (WVGA)
• Brightness: 800 cd/m² (800 nits)
• LCD Type: TFT-LCD, Transmissive
• Viewing Direction: All-O'Clock (wide viewing angle)
• Driver IC: ST7262
• Interface: RGB
• Active Area: 95.04 × 53.86 mm
• Outline Dimensions: 105.4 × 67.15 × 3.0 mm
• Pixel Pitch: 0.1926 × 0.1926 mm
• Contrast Ratio: 800 : 1
• Color Gamut: 60%
• Luminance Uniformity: 80%
• Viewing Angle (CR ≥ 10): 80° (all directions)
• Response Time: 25 ms
• Operating Temperature: -20°C ~ +70°C
• Storage Temperature: -30°C ~ +80°C
• Humidity: ≤ 90% RH (60°C)
