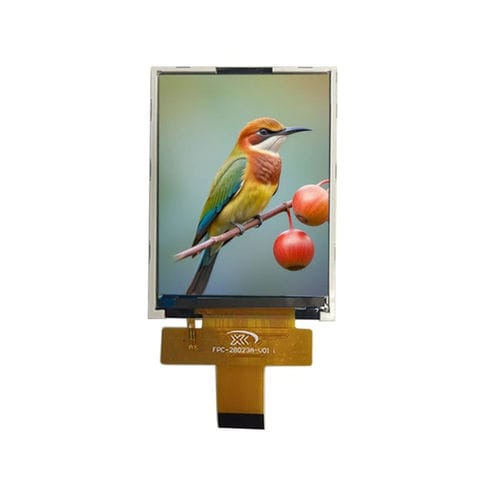

TFT LCD显示模块 YX28023A

IPS彩色480 x 640

概述
YX28023A 是一款 2.8 英寸高分辨率 TFT LCD 模组，分辨率 480×640 RGB，采用 MIPI DSI 接口，适用于先进嵌入式和智能终端应用。凭借高像素密度和 All-O’Clock 宽视角（IPS），该模组可提供清晰图像、流畅图形及各方向一致的色彩表现。采用 ST7701S 驱动 IC，支持高速数据传输，适配 Linux、Android 及高性能嵌入式平台。其超薄机械设计及紧凑外形便于集成到便携仪器、智能控制器、POS 终端和医疗设备等空间受限但对显示质量有较高要求的场合。

基本规格
显示尺寸：2.8 inch
LCD 类型：TFT-LCD，透射式
分辨率：480 (RGB) × 640
有效显示区域：43.20 × 57.60 mm
外形尺寸：50.00 × 69.20 × 2.34 mm
像素点距：0.090 × 0.090 mm
视角：All O’Clock（IPS）
驱动 IC：ST7701S
接口：MIPI DSI
背光：白光 LED × 4
LCM 输入电压：2.8 V（典型）

机械图
提供机械图和模组外形以供集成与安装参考。

光学特性
分辨率：480 × 640
对比度：800 : 1
色域：60%
亮度：300 cd/m²（典型）
亮度均匀性：80%
视角（CR≥10）：80°（各方向）
响应时间：35 ms

电气特性
模拟电压（VCC）：2.8 V（典型）
逻辑电压（IOVCC）：1.8 V（典型）
输入电压范围：1.65 – 3.3 V

背光特性
LED 类型：白色 LED
LED 数量：4 颗
正向电压：3.2 V
驱动电流：80 mA

工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）

特性 / 技术规格

• 型号：YX28023A
• 品牌：Yousee
• 显示尺寸：2.8 inch
• 分辨率：480 × 640（RGB）
• LCD 类型：TFT-LCD，透射式，IPS 可视
• 接口：MIPI DSI
• 驱动 IC：ST7701S
• 有效显示区域：43.20 × 57.60 mm
• 外形尺寸：50.00 × 69.20 × 2.34 mm
• 像素点距：0.090 × 0.090 mm
• 背光：4 × 白色 LED（正向电压 3.2 V，驱动电流 80 mA）
• 典型亮度：300 cd/m²；亮度均匀性 80%
• 对比度：800:1；色域 ≈ 60%
• 视角：All O’Clock，80°（CR≥10）
• 响应时间：35 ms
• LCM 输入电压：2.8 V（典型）；逻辑 I/O 电压 1.8 V；输入范围 1.65–3.3 V
• 工作温度范围：-20°C 至 +70°C；存储：-30°C 至 +80°C
