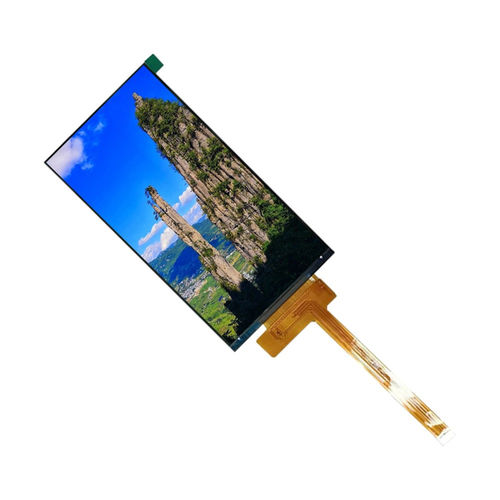

TFT LCD显示模块 YX55027A

IPS彩色480 x 960

概述
YX55027A为5.45英寸IPS TFT-LCD显示模块，纵向显示，分辨率480×960，适用于手持终端、智能设备、便携式仪器和嵌入式显示系统。IPS技术与All-O'Clock广视角设计，保证各方向一致的色彩表现与良好可读性。MIPI DSI接口支持高速数据传输，适配流畅图形和响应式界面。

主要特性

• 显示尺寸：5.45英寸
• 分辨率：480 (RGB) × 960
• LCD类型：IPS TFT-LCD，透射式
• 可视方向：All-O'Clock（宽视角）
• 驱动IC：ST7701S
• 接口：MIPI DSI

基本规格（表）
显示尺寸：5.45英寸
LCD类型：IPS TFT-LCD，透射式
分辨率：480 (RGB) × 960
有效显示区：61.92 × 123.84 mm
外形尺寸：64.32 × 130.09 × 2.25 mm
点距：0.129 × 0.129 mm
可视方向：All-O'Clock
驱动IC：ST7701S
接口：MIPI DSI

光学特性（表）
分辨率：480 × 960
对比度：800 : 1
色域：60%
亮度：350 cd/m²
亮度均匀性：80%
视角（CR ≥ 10）：80°（所有方向）
响应时间：25 ms

工作条件（表）
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）

机械图
外形尺寸：64.32 × 130.09 × 2.25 mm（机械图在产品页面提供）

应用

• 手持终端
• 智能设备
• 便携式仪器
• 嵌入式显示系统

技术规格

• 型号：YX55027A
• 显示尺寸：5.45英寸
• 分辨率：480 (RGB) × 960
• 有效显示区：61.92 × 123.84 mm
• 外形尺寸：64.32 × 130.09 × 2.25 mm
• 点距：0.129 × 0.129 mm
• LCD类型：IPS TFT-LCD，透射式
• 可视方向：All-O'Clock
• 驱动IC：ST7701S
• 接口：MIPI DSI
• 对比度：800 : 1
• 色域：60%
• 亮度：350 cd/m²
• 亮度均匀性：80%
• 视角（CR ≥ 10）：80°（所有方向）
• 响应时间：25 ms
• 工作温度：-20°C ~ +70°C
• 存储温度：-30°C ~ +80°C
• 湿度：≤ 90% RH（60°C）
