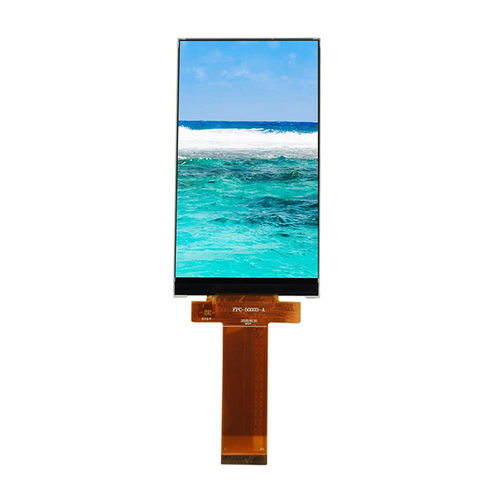

TFT LCD显示模块 YX45002A

IPS彩色图像

产品概述
YX45002A 是一款 4.5 英寸高分辨率 IPS TFT-LCD 显示模块，分辨率为 480×854 像素，采用 MIPI 接口。适用于手持设备、医疗终端、便携仪器和嵌入式 HMI 系统。凭借 IPS 技术和 All-O'Clock 宽视角，屏幕在任何方向都能提供稳定的色彩、高对比度和良好的可读性。采用 JD9161Z 驱动 IC，确保在苛刻的嵌入式环境中实现稳定的信号处理和长期可靠的性能。纵向 4.5 英寸屏幕特别适合移动终端、数据采集设备、智能控制面板和专业手持设备。

主要特性

• 4.5 英寸 IPS TFT-LCD，透射式
• 分辨率 480 (RGB) × 854
• MIPI 接口
• 驱动 IC：JD9161Z
• All-O'Clock 宽视角（IPS）
• 面向嵌入式/移动应用的纵向显示

基本规格
显示尺寸：4.5 英寸
LCD 类型：IPS TFT-LCD，透射式
分辨率：480 (RGB) × 854
有效显示区域：55.44 × 98.64 mm
外形尺寸：59.17 × 108.14 × 1.81 mm
像素间距：0.1155 × 0.1155 mm
可视方向：All-O'Clock
驱动 IC：JD9161Z
接口：MIPI

光学特性
分辨率：480 × 854
对比度：800 : 1
色域：60%
亮度：250 cd/m²
亮度均匀性：80%
可视角（CR ≥ 10）：80°（所有方向）
响应时间：30 ms

工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）

机械图
提供机械图和尺寸图纸以便于集成和安装验证。

技术规格

• 型号：YX45002A
• 显示尺寸：4.5 英寸
• 分辨率：480 × 854 (RGB)
• LCD 类型：IPS TFT，透射式
• 有效显示区域：55.44 × 98.64 mm
• 外形尺寸：59.17 × 108.14 × 1.81 mm
• 像素间距：0.1155 × 0.1155 mm
• 可视方向：All-O'Clock（宽视角）
• 驱动 IC：JD9161Z
• 接口：MIPI
• 对比度：800:1
• 亮度：250 cd/m²
• 响应时间：30 ms
• 工作温度：-20°C 至 +70°C
• 存储温度：-30°C 至 +80°C
• 湿度：≤ 90% RH（60°C）
