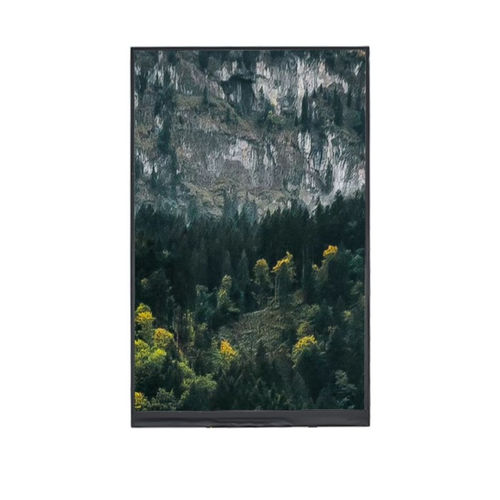

TFT LCD显示模块 YX09020542416BB彩色1024 x 6009"
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 屏幕类型
- TFT LCD
- 类型
- 彩色
- 格式
- 1024 x 600
- 显示屏尺寸
- 9"
- 应用
- 工业, 用于操控面板, HMI终端
- 界面
- RGB
- 结构
- 紧凑型
- 配置、装配
- 便携式
- 保护程度
- IP65, 坚固
- 操作系统
- Linux
- 其他特性
- 大视角, 定制, 经济型, 背光, LED背光
- 长度
210.7 mm
(8.295 in)- 宽度
126.5 mm
(4.9803 in)- 厚度
4 mm
(0.157 in)- 使用温度
最多: 70 °C
(158 °F)最少: -20 °C
(-4 °F)
产品介绍
产品概述
YX09020542416BB 是一款 9.0 英寸 TFT 液晶显示模块，分辨率为 1024×600（WSVGA），采用 RGB 接口，适用于工业 HMI、控制面板及嵌入式显示系统，满足较大显示面积和长期稳定运行的需求。常黑模式和透射型 TFT 结构在室内及半工业环境下提供均衡的对比度和清晰的图像表现。
基本规格
显示尺寸：9.0 英寸
LCD 类型：TFT-LCD，透射型
显示模式：常黑模式
分辨率：1024（RGB）× 600
有效区域：195.84 × 114.60 mm
外形尺寸：210.70 × 126.50 × 4.00 mm
点距：0.19125 × 0.19125 mm
像素排列：RGB 垂直条纹
可视方向：6 点钟（TN）
接口：RGB
背光：白色 LED
机械图
提供机械图及尺寸示意，便于在产品开发中进行集成、安装和面板设计参考。
光学特性
分辨率：1024 × 600
对比度：800:1
亮度（典型）：350 cd/m²
亮度均匀性：80%
可视角（CR ≥ 10）：70° / 70° / 60° / 70°
响应时间（典型）：25 ms
工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）
技术特性
YX09020542416BB 是一款 9.0 英寸 TFT 液晶显示模块，分辨率为 1024×600（WSVGA），采用 RGB 接口，适用于工业 HMI、控制面板及嵌入式显示系统，满足较大显示面积和长期稳定运行的需求。常黑模式和透射型 TFT 结构在室内及半工业环境下提供均衡的对比度和清晰的图像表现。
基本规格
显示尺寸：9.0 英寸
LCD 类型：TFT-LCD，透射型
显示模式：常黑模式
分辨率：1024（RGB）× 600
有效区域：195.84 × 114.60 mm
外形尺寸：210.70 × 126.50 × 4.00 mm
点距：0.19125 × 0.19125 mm
像素排列：RGB 垂直条纹
可视方向：6 点钟（TN）
接口：RGB
背光：白色 LED
机械图
提供机械图及尺寸示意，便于在产品开发中进行集成、安装和面板设计参考。
光学特性
分辨率：1024 × 600
对比度：800:1
亮度（典型）：350 cd/m²
亮度均匀性：80%
可视角（CR ≥ 10）：70° / 70° / 60° / 70°
响应时间（典型）：25 ms
工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）
技术特性
- 型号：YX09020542416BB
- 产品类型：9.0 英寸 TFT LCD 模块
- 分辨率：1024 × 600（RGB）
- 接口：RGB
- 显示模式：常黑模式
- 背光：白色 LED
- 有效区域：195.84 × 114.60 mm
- 外形尺寸：210.70 × 126.50 × 4.00 mm
- 点距：0.19125 × 0.19125 mm
- 像素排列：RGB 垂直条纹
- 可视方向：6 点钟（TN）
- 典型亮度：350 cd/m²
- 对比度：800:1
- 可视角（CR≥10）：70° / 70° / 60° / 70°
- 响应时间：25 ms
- 工作温度：-20°C ~ +70°C
- 存储温度：-30°C ~ +80°C
- 湿度：≤ 90% RH（60°C）
