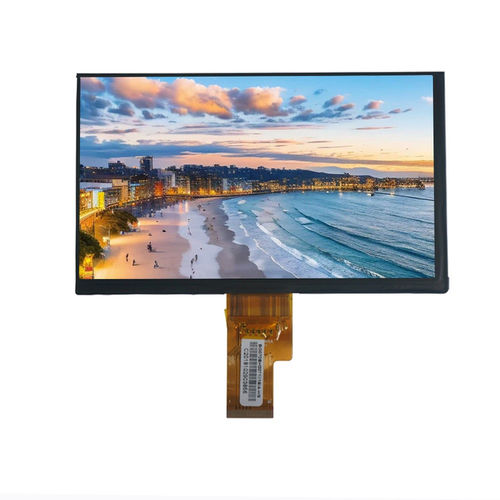

TFT LCD显示模块 YX07022542716H series

IPS彩色1024 x 600

产品概述
YX07022542716HB是一款7.0英寸IPS TFT-LCD显示模块，具有1024×600（WSVGA）分辨率和LVDS接口，面向工业控制系统、HMI面板、嵌入式设备和专业显示应用。凭借IPS技术和All-O'Clock宽视角，显示器在各个方向均提供一致的色彩表现、稳定的对比度和清晰的可视性。LVDS接口保证信号传输稳定且具有较强的抗干扰能力，支持在工业和嵌入式环境中的长期运行。标准的7英寸外形便于机械集成至现有系统设计中。

主要特性

• 显示尺寸：7.0英寸
• 分辨率：1024（RGB）×600（WSVGA）
• IPS TFT-LCD，透射式，提供宽视角和稳定色彩
• All-O'Clock视角（宽视角）
• 显示模式：Normally Black
• LVDS接口，保证稳定信号传输和抗噪能力
• 白色LED背光
• 适用于工业HMI、嵌入式系统和专业显示设备

基本规格
显示尺寸：7.0英寸
LCD类型：IPS TFT-LCD，透射式
显示模式：Normally Black
分辨率：1024（RGB）×600
有效区域：154.21 × 85.92 mm
外形尺寸：164.9 × 100.0 × 2.8 mm
像素间距：0.1926 × 0.1926 mm
视角方向：All-O'Clock（IPS）
接口：LVDS
背光：白色LED

机械图
为集成与安装参考提供机械图和尺寸图片（尺寸图片见产品页面）。

光学特性
分辨率：1024 × 600
对比度：800 : 1
色域：60%
亮度：300 cd/m²
亮度均匀性：80%
视角（CR ≥ 10）：80°（所有方向）
响应时间：25 ms

工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）

可选型号

• YX07022542716HB（基础）
• YX07022542716HBCT2（变体）
• YX07022542716HBRT（变体）

技术规格

• 型号系列：YX0702 系列
• 屏幕尺寸：7.0英寸
• 分辨率：1024×600（WSVGA）
• 面板类型：IPS TFT-LCD（透射式）
• 接口：LVDS
• 背光：白色LED
• 有效区域：154.21 × 85.92 mm
• 外形尺寸：164.9 × 100.0 × 2.8 mm
• 像素间距：0.1926 × 0.1926 mm
• 视角方向：All-O'Clock
• 对比度：800:1
• 亮度：300 cd/m²
• 响应时间：25 ms
• 工作温度：-20°C 至 +70°C
• 存储温度：-30°C 至 +80°C
• 湿度：≤ 90% RH（60°C）
