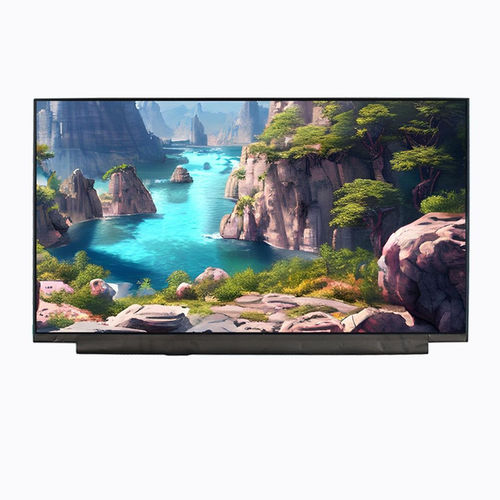

TFT LCD显示模块 YX18522425217FAIPS彩色1366 x 768
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 屏幕类型
- TFT LCD, IPS
- 类型
- 彩色
- 格式
- 1366 x 768
- 显示屏尺寸
- 18.5"
- 应用
- 工业, 用于操控面板, HMI终端
- 界面
- LVDS
- 结构
- 紧凑型, 树莓派
- 配置、装配
- 户外, 室内
- 保护程度
- 坚固
- 操作系统
- Linux
- 其他特性
- 大视角, LED背光
- 长度
430.4 mm
(16.945 in)- 宽度
254.6 mm
(10.0236 in)- 厚度
9.6 mm
(0.378 in)- 使用温度
最多: 50 °C
(122 °F)最少: 0 °C
(32 °F)
产品介绍
产品概述
YX18522425217FA 是一款 18.5 英寸 IPS TFT-LCD 显示模块，分辨率为 1366×768（WXGA），采用 LVDS 接口，适用于工业监视器、控制面板、HMI 系统及嵌入式显示应用，满足宽视角和长期供货需求。IPS 技术并具 All-O'Clock 视角，保证各视角一致的亮度、准确的色彩还原和稳定的对比度，适合操作者面向的界面与信息显示。LVDS 接口保证可靠的信号传输并提高电磁干扰环境下的抗扰性。
基本规格
显示尺寸：18.5 英寸
LCD 类型：IPS TFT-LCD（透射式）
显示模式：Normally Black
分辨率：1366 (RGB) × 768（WXGA）
有效面积：409.80 × 230.40 mm
外形尺寸：430.40 × 254.60 × 9.60 mm
像素间距：0.300 × 0.300 mm
像素排列：RGB 垂直条纹
可视方向：All-O'Clock（IPS）
接口：LVDS
亮度：250 cd/m²
背光：白色 LED
机械图
机械图及产品示意图可用于获取详细尺寸与安装信息。
光学特性
分辨率：1366 × 768
对比度：1000 : 1
色域：72% NTSC
亮度：250 cd/m²
亮度均匀性：80%
可视角（CR ≥ 10）：85° / 85° / 85° / 85°
响应时间：30 ms
工作环境
工作温度：0°C 至 +50°C
存储温度：-20°C 至 +60°C
特性 / 技术规格
YX18522425217FA 是一款 18.5 英寸 IPS TFT-LCD 显示模块，分辨率为 1366×768（WXGA），采用 LVDS 接口，适用于工业监视器、控制面板、HMI 系统及嵌入式显示应用，满足宽视角和长期供货需求。IPS 技术并具 All-O'Clock 视角，保证各视角一致的亮度、准确的色彩还原和稳定的对比度，适合操作者面向的界面与信息显示。LVDS 接口保证可靠的信号传输并提高电磁干扰环境下的抗扰性。
基本规格
显示尺寸：18.5 英寸
LCD 类型：IPS TFT-LCD（透射式）
显示模式：Normally Black
分辨率：1366 (RGB) × 768（WXGA）
有效面积：409.80 × 230.40 mm
外形尺寸：430.40 × 254.60 × 9.60 mm
像素间距：0.300 × 0.300 mm
像素排列：RGB 垂直条纹
可视方向：All-O'Clock（IPS）
接口：LVDS
亮度：250 cd/m²
背光：白色 LED
机械图
机械图及产品示意图可用于获取详细尺寸与安装信息。
光学特性
分辨率：1366 × 768
对比度：1000 : 1
色域：72% NTSC
亮度：250 cd/m²
亮度均匀性：80%
可视角（CR ≥ 10）：85° / 85° / 85° / 85°
响应时间：30 ms
工作环境
工作温度：0°C 至 +50°C
存储温度：-20°C 至 +60°C
特性 / 技术规格
- 型号：YX18522425217FA
- 品牌：Yousee
- 显示尺寸：18.5 英寸
- 分辨率：1366×768（WXGA）
- 面板类型：IPS TFT-LCD（透射式）
- 接口：LVDS
- 亮度：250 cd/m²
- 背光：白色 LED
- 可视方向：All-O'Clock（IPS）
- 对比度：1000:1
- 色域：72% NTSC
- 响应时间：30 ms
- 工作温度：0°C 至 +50°C
- 外形尺寸：430.40 × 254.60 × 9.60 mm
