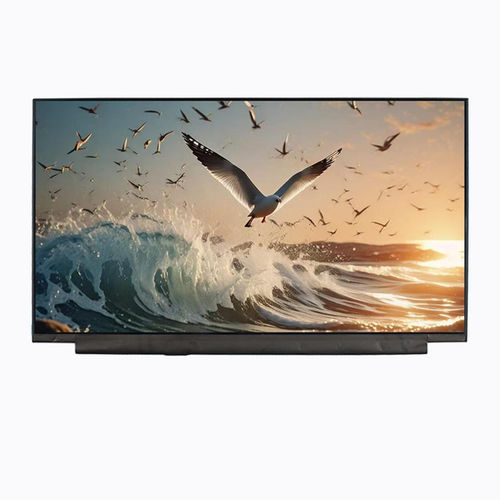

TFT LCD显示模块 YX173FHM-N4F

IPS彩色1920 x 1080

概述
Yousee YX173FHM-N4F 为一款 17.3 英寸全高清 TFT-LCD 显示模块（1920×1080），配备 eDP 接口，适用于工业监视器、嵌入式显示系统、医疗设备及需要大屏幕、高分辨率与长期稳定性能的专业显示场景。FHD 分辨率与 17.3 英寸有效显示区提供清晰的图像细节与锐利的文字显示。Normally Black 显示模式在专业环境中提供均衡对比度与更好的画面层次感。eDP 接口保证高速且可靠的信号传输，坚固的机械结构利于安装入工业外壳或定制显示组件。

基本规格
Item : Specification
Display Size : 17.3 inch
LCD Type : TFT-LCD, Transmissive
Display Mode : Normally Black
Resolution : 1920 (RGB) × 1080
Active Area : 381.89 × 214.81 mm
Outline Dimensions : 398.40 × 232.80 × 6.50 mm
Pixel Pitch : 0.1989 × 0.1989 mm
Pixel Arrangement : RGB Vertical Stripe
Viewing Direction : All-O’Clock (IPS)
Interface : eDP
Backlight : White LED

机械图
提供机械图和外形尺寸作为集成与安装参考，便于外壳设计与面板集成。

光学特性
参数 : 典型值
Resolution : 1920 × 1080
Contrast Ratio : 1000 : 1
Color Gamut : 72% NTSC
Luminance : 300 cd/m²
Luminance Uniformity : 80%
Viewing Angle (CR ≥ 10) : 85° / 85° / 85° / 85°
Response Time : 30 ms

工作环境
Item : Range
Operating Temperature : 0°C ~ +50°C
Storage Temperature : -20°C ~ +60°C

特性 / 技术规格

• Model: YX173FHM-N4F
• Display size: 17.3 inch
• Native resolution: 1920 × 1080 (FHD)
• Panel type: TFT-LCD, transmissive, Normally Black
• Viewing: IPS / All-O'Clock
• Interface: eDP
• Active area: 381.89 × 214.81 mm
• Outline dimensions: 398.40 × 232.80 × 6.50 mm
• Pixel pitch & arrangement: 0.1989 × 0.1989 mm, RGB vertical stripe
• Backlight: White LED
• Typical luminance: 300 cd/m²; uniformity: 80%
• Contrast ratio: 1000:1; color gamut: 72% NTSC
• Viewing angles: 85°/85°/85°/85° (CR ≥ 10)
• Response time: 30 ms
• Operating temp: 0°C to +50°C; Storage temp: -20°C to +60°C
