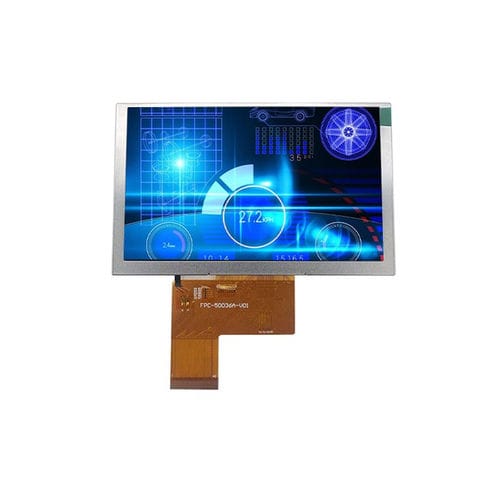

TFT LCD显示模块 YX50036A

IPS彩色800 x 480

概述
Yousee 的 YX50036A 是一款 5.0 英寸 IPS TFT 液晶显示模块，分辨率为 800×480（WVGA），配备 24 位 RGB 接口。该模块针对工业控制面板、嵌入式 HMI 系统及专业设备设计，IPS 面板与 All-O'Clock 宽视角可提供一致的色彩还原、稳定的对比度以及多方向的清晰可视性。驱动芯片 ST7262A 能确保 RGB 信号的可靠处理及长期运行下的稳定显示性能。紧凑的 WVGA 尺寸在自动化终端与嵌入式设备中于屏幕尺寸、显示清晰度与系统兼容性之间提供良好平衡。

基本规格

• 型号：YX50036A
• 显示尺寸：5.0 英寸
• LCD 类型：IPS TFT-LCD，透射式
• 分辨率：800 (RGB) × 480 (WVGA)
• 有效显示区域：108.0 × 64.8 mm
• 外形尺寸：120.7 × 75.8 × 3.0 mm
• 像素点距：0.135 × 0.135 mm
• 接口：24 位 RGB
• 驱动 IC：ST7262A
• 可视方向：All-O'Clock (IPS)

光学特性

• 分辨率（典型）：800 × 480
• 对比度（典型）：600:1
• 色域（典型）：60%
• 亮度（典型）：300 cd/m²
• 亮度均匀性（典型）：80%
• 可视角（CR ≥ 10）：80°（各方向）
• 响应时间（典型）：25 ms

工作条件

• 工作温度：-20°C 至 +70°C
• 存储温度：-30°C 至 +80°C
• 湿度：≤ 90% RH（60°C）

适用场景

• 工业控制面板
• 嵌入式 HMI 系统
• 自动化终端
• 手持仪器与专业设备

技术规格

• 驱动 IC：ST7262A
• 像素点距：0.135 × 0.135 mm
• 有效显示区域：108.0 × 64.8 mm
• 外形尺寸：120.7 × 75.8 × 3.0 mm
• 对比度：600:1
• 亮度：300 cd/m²（典型）
• 色域：60%
• 响应时间：25 ms
• 接口：24 位 RGB
