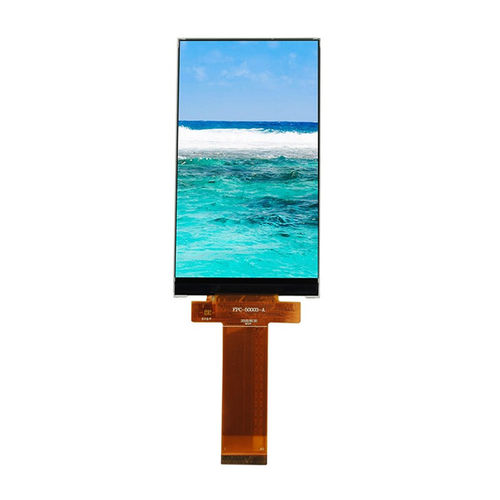

TFT LCD显示模块 YX50003A

TN彩色480 x 854

产品概述
YX50003A为5.0英寸纵向TFT液晶显示模块，分辨率480×854，适用于手持终端、工业人机界面（HMI）及嵌入式控制应用。模块配备标准8080 MCU接口，支持8位和16位并行模式，可直接与MCU连接，无需复杂视频处理。凭借紧凑的5.0英寸尺寸和稳定的显示性能，YX50003A适用于便携仪器、智能终端、数据采集设备和工业控制器。

应用

• 手持终端
• 工业HMI
• 嵌入式控制应用
• 便携仪器
• 智能终端
• 数据采集设备
• 工业控制器

基本规格
显示尺寸：5.0 英寸
液晶类型：TFT-LCD，透射式
分辨率：480 (RGB) × 854
有效显示区：61.56 × 109.53 mm
外形尺寸：66.4 × 120.05 × 2.1 mm
点距：0.128 × 0.128 mm
可视方向：12 点钟（TN）
驱动IC：OTM8009A
接口：8080 MCU（8位 / 16位）

光学特性
分辨率：480 × 854
对比度：600 : 1
色域：50%
亮度：300 cd/m²
亮度均匀度：80%
可视角（CR ≥ 10）：60° / 55° / 60° / 60°
响应时间：17.5 ms

工作条件
工作温度：-20°C ～ +70°C
存储温度：-30°C ～ +80°C
湿度：≤ 90% RH（60°C）

技术规格

• 型号：YX50003A
• 显示尺寸：5.0 英寸
• 分辨率：480 (RGB) × 854
• 液晶类型：TFT-LCD，透射式
• 有效显示区：61.56 × 109.53 mm
• 外形尺寸：66.4 × 120.05 × 2.1 mm
• 点距：0.128 × 0.128 mm
• 可视方向：12 点钟（TN）
• 驱动IC：OTM8009A
• 接口：8080 MCU（支持8位和16位并行）
• 对比度：600:1
• 色域：50%
• 亮度：300 cd/m²
• 亮度均匀度：80%
• 可视角（CR ≥ 10）：60° / 55° / 60° / 60°
• 响应时间：17.5 ms
• 工作温度：-20°C ～ +70°C
• 存储温度：-30°C ～ +80°C
• 最大湿度：≤ 90% RH（60°C）
• 典型应用：手持终端、工业HMI、嵌入式控制、便携仪器、智能终端、数据采集设备、工业控制器
