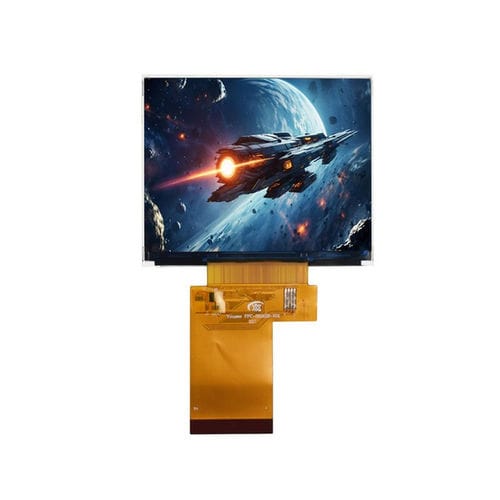

TFT LCD显示模块 YX35012A

彩色640 x 4803.5"

产品概述
YX35012A为3.5英寸透射型TFT-LCD显示模块，分辨率为640×480（VGA）。模块支持3SPI与24位RGB双接口，由驱动IC N93052C驱动，可用于MCU驱动的SPI系统或RGB驱动平台。模块提供VGA级显示清晰度、宽视角（All O'Clock）和紧凑外形，适用于工业控制、医疗终端、POS及嵌入式应用。

主要特性

• 显示尺寸：3.5英寸，透射型TFT-LCD
• 分辨率：640×480（RGB，VGA）
• 双接口：3SPI + 24位RGB
• 驱动IC：N93052C
• 可视方向：All O'Clock（全方向）
• 外形尺寸紧凑
• 工业级工作范围

基本规格
型号：YX35012A
显示尺寸：3.5英寸
LCD类型：TFT-LCD，透射型
分辨率：640（RGB）×480
有效显示区域：70.08 × 52.56 mm
外形尺寸：76.9 × 63.9 × 3.0 mm
像素间距：0.110 × 0.110 mm
可视方向：All O'Clock
接口：3SPI + 24位RGB
驱动IC：N93052C

光学特性
对比度：600–800 : 1
色域：50%
亮度：300 cd/m²
亮度均匀性：80%
视角（CR ≥ 10）：75°–85°（各方向）
响应时间：25 ms

工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）

应用

• 工业控制面板
• 医疗终端
• 销售点（POS）系统
• 需要VGA级显示质量的嵌入式平台及工业/消费类设备

技术规格

• 型号：YX35012A
• 显示尺寸：3.5英寸
• 分辨率：640×480（RGB）
• 有效显示区域：70.08 × 52.56 mm
• 外形尺寸：76.9 × 63.9 × 3.0 mm
• 像素间距：0.110 × 0.110 mm
• LCD类型：TFT-LCD，透射型
• 可视方向：All O'Clock
• 驱动IC：N93052C
• 接口：3SPI + 24位RGB
• 对比度：600–800 : 1
• 色域：50%
• 亮度：300 cd/m²
• 亮度均匀性：80%
• 视角（CR ≥ 10）：75°–85%
• 响应时间：25 ms
• 工作温度：-20°C ~ +70°C
• 存储温度：-30°C ~ +80°C
• 湿度：≤ 90% RH（60°C）
