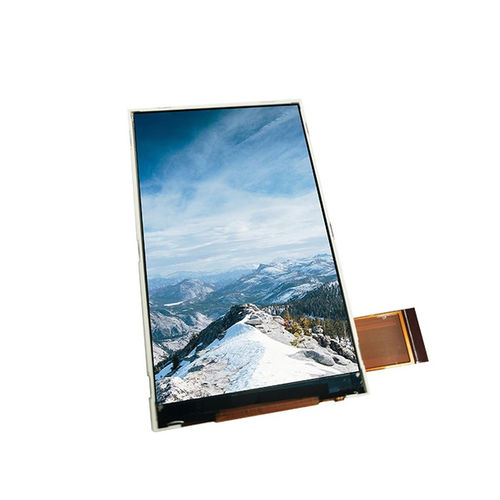

TFT LCD显示模块 YX35023A

IPS彩色480 x 800

产品概述
YX35023A（Yousee）是一款3.5英寸TFT LCD模组，分辨率480×800（RGB），具备3SPI + RGB双接口。采用ST7701S驱动IC，既支持MCU通过SPI控制，也支持高速RGB视频输入，适用于工业HMI、医疗设备、智能终端和嵌入式系统等对小尺寸高信息密度显示有需求的场景。

基本规格

• 型号：YX35023A
• 品牌：Yousee
• 显示尺寸：3.5 英寸
• 分辨率：480 (RGB) × 800
• 液晶类型：TFT-LCD，透射式
• 有效区域：45.36 × 75.60 mm
• 外形尺寸：51.32 × 86.61 × 2.20 mm
• 像素间距：0.0945 × 0.0945 mm
• 可视方向：All O’Clock（宽视角）
• 驱动IC：ST7701S
• 接口：3SPI + RGB（双接口）

机械图
提供模块机械图；外形尺寸与安装细节按照基本规格，以便于在机箱和PCB中的集成设计。

光学特性

• 分辨率：480 × 800
• 对比度：600 : 1（典型值）
• 色域：60%（典型值）
• 亮度：500 cd/m²（典型值）
• 亮度均匀性：80%（典型值）
• 视角（CR ≥ 10）：70°（所有方向）
• 响应时间：25 ms（典型值）

工作条件

• 工作温度：-20°C ～ +70°C
• 存储温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）

应用

• 工业HMI与控制面板
• 医疗设备显示屏
• 智能终端与手持设备
• 运行Android或Linux界面的嵌入式系统

技术规格

• 有效区域：45.36 × 75.60 mm
• 外形尺寸：51.32 × 86.61 × 2.20 mm
• 像素间距：0.0945 × 0.0945 mm
• 接口：3SPI + RGB
• 驱动IC：ST7701S
• 对比度：600 : 1
• 亮度：500 cd/m²
• 可视方向：All O’Clock
• 响应时间：25 ms
