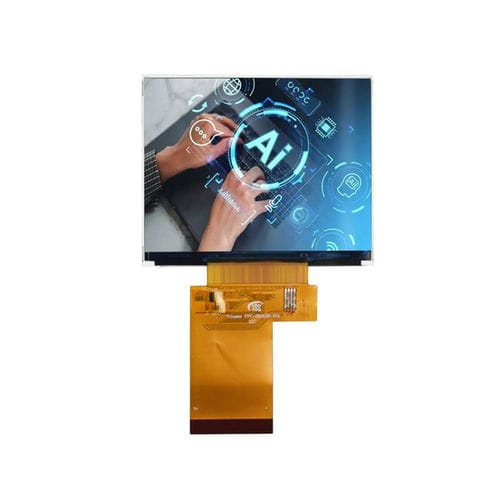

TFT LCD显示模块 YX32005B

TN彩色240 x 320

描述 YX32005B 是一款 3.2 英寸 TFT 液晶显示模块，分辨率 240×320，采用 a-Si 透射型 TFT 与 ST7789V 驱动 IC。具备稳定的亮度表现和清晰的图像显示，适用于工业控制面板、手持终端和嵌入式 HMI 系统。

主要特性

• 显示尺寸：3.2 英寸
• 分辨率：240 (RGB) × 320
• 驱动 IC：ST7789V
• 接口：4 线 SPI
• LCD 类型：a-Si TFT，正透射
• 可视方向：TN，12 点钟（优化正面视角）

基本参数显示尺寸：3.2 英寸
LCD 类型：a-Si TFT，正透射
分辨率：240 (RGB) × 320
有效显示区域：48.60 × 64.80 mm
外形尺寸：53.60 × 76.00 × 2.45 mm
像素间距：0.2025 × 0.2025 mm
可视方向：TN，12 点钟
驱动 IC：ST7789V
接口：4 线 SPI

光学特性分辨率：240 × 320
对比度：500 : 1
色域：60%
亮度均匀性：80%
视角 (CR ≥ 10)：左45° / 右45° / 上45° / 下20°
响应时间：16 ms

工作条件工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH (60°C)

技术规格

• 型号：YX32005B
• 显示尺寸：3.2 英寸
• 分辨率：240 (RGB) × 320 像素
• 有效显示区域：48.60 × 64.80 mm
• 外形尺寸：53.60 × 76.00 × 2.45 mm
• 像素间距：0.2025 × 0.2025 mm
• LCD 类型：a-Si TFT，正透射
• 可视方向：TN，12 点钟（优化正面视角）
• 驱动 IC：ST7789V
• 接口：4 线 SPI
• 对比度：500:1
• 色域：60%
• 亮度均匀性：80%
• 视角 (CR ≥ 10)：L45° / R45° / U45° / D20°
• 响应时间：16 ms
• 工作温度范围：-20°C 至 +70°C
• 存储温度范围：-30°C 至 +80°C
• 最大湿度（存储）：≤ 90% RH (60°C)
• 推荐应用：工业控制面板、手持终端、嵌入式 HMI 系统
