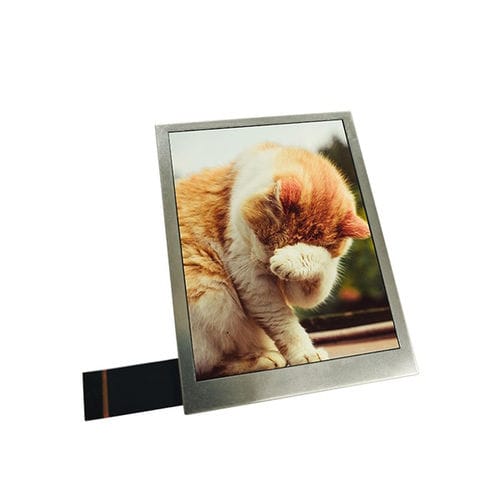

TFT LCD显示模块 YX35031A

IPS彩色图像

产品概述
Yousee 的 YX35031A 是一款 3.5 英寸 a-Si TFT-LCD 显示模块，分辨率 480×640 RGB，支持 RGB18 位视频输入与 SPI 控制。面向工业 HMI、医疗设备、智能终端与嵌入式平台设计，具备高像素密度与 All-O'Clock 宽视角 IPS，能从任意方向提供清晰文字与细腻图像。采用 HX8363A 驱动 IC，支持高速 RGB 视频并配合 SPI 实现灵活集成，特别适用于 Android 风格 UI、Linux 系统及需要比 QVGA/WQVGA 更高垂直分辨率的专业嵌入式界面。

基本规格
显示尺寸：3.5 英寸
LCD 类型：a-Si TFT-LCD，透射型
分辨率：480 (RGB) × 640
有效显示区域：53.28 × 71.04 mm
外形尺寸：64.00 × 85.00 × 3.00 mm
像素间距：0.111 × 0.111 mm
视角方向：IPS（All-O'Clock）
驱动 IC：HX8363A
接口：RGB18位 + SPI

光学特性
分辨率：480 × 640
对比度：500 : 1
色域：50% NTSC
亮度：300 cd/m²
亮度均匀度：75%
视角（CR ≥ 10）：80°（各方向）
响应时间：25 ms

工作条件
工作温度：-20°C ~ +70°C
储存温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）

技术规格

• 型号：YX35031A
• 显示尺寸：3.5 英寸
• 分辨率：480×640（RGB）
• 接口：RGB18位 + SPI（双接口）
• 驱动 IC：HX8363A
• LCD 类型：a-Si TFT-LCD，透射型
• 视角方向：IPS（All-O'Clock 宽视角）
• 有效显示区域：53.28 × 71.04 mm
• 外形尺寸：64.00 × 85.00 × 3.00 mm
• 像素间距：0.111 × 0.111 mm
• 亮度：300 cd/m²
• 对比度：500 : 1
• 色域：50% NTSC
• 响应时间：25 ms
• 工作温度：-20°C ~ +70°C
• 储存温度：-30°C ~ +80°C
• 湿度：≤ 90% RH（60°C）
