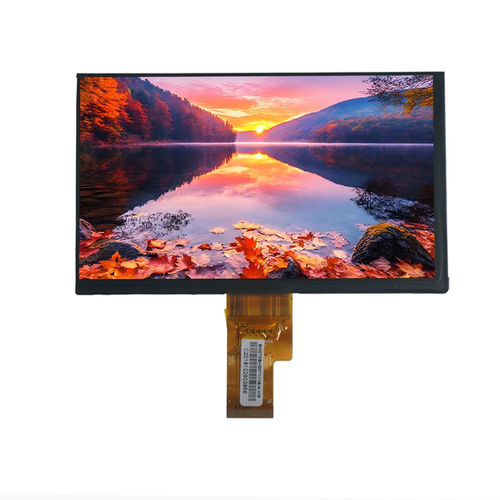

TFT LCD显示模块 YX10121151816HE

TN彩色1024 x 600

概述
YX10121151816HE是一个10.1" TFT液晶显示模块，分辨率为1024×600（WSVGA），并配备LVDS接口，适用于工业HMI、嵌入式设备及需要稳定信号传输和长期可靠性的专业显示应用。10.1"的显示面积提升了操作面板、监控终端和图形控制看板的可读性。Normally Black显示模式与LVDS接口在电气噪声环境中提供平衡的对比度和较强的抗干扰能力。

基本规格
显示尺寸 — 10.1英寸
LCD类型 — TFT-LCD，透射式
显示模式 — Normally Black
分辨率 — 1024 (RGB) × 600 (WSVGA)
有效显示区域 — 222.72 × 125.28 mm
外形尺寸 — 235.00 × 143.00 × 5.20 mm
像素间距 — 0.2175 × 0.2088 mm
像素排列 — RGB Vertical Stripe
可视方向 — 6点钟（TN）
接口 — LVDS
背光 — 白色LED

光学特性
分辨率 — 1024 × 600
对比度 — 500 : 1
亮度 — 300 cd/m²
亮度均匀性 — 80%
可视角（CR ≥ 10）— 70° / 70° / 50° / 70°
响应时间 — 25 ms

工作条件
工作温度 — -20°C 至 +70°C
存储温度 — -30°C 至 +80°C
湿度 — ≤ 90% RH（60°C）

应用

• 工业控制系统
• 人机界面（HMI）
• 嵌入式设备及专业显示应用
• 操作面板、监控系统与图形控制看板

技术规格

• 型号：YX10121151816HE
• 品牌：Yousee
• 显示尺寸：10.1英寸
• 分辨率：1024 (RGB) × 600 (WSVGA)
• LCD类型：TFT-LCD，透射式
• 显示模式：Normally Black
• 可视方向：6点钟（TN）
• 接口：LVDS
• 有效显示区域：222.72 × 125.28 mm
• 外形尺寸：235.00 × 143.00 × 5.20 mm
• 像素间距：0.2175 × 0.2088 mm
• 像素排列：RGB Vertical Stripe
• 背光：白色LED
• 对比度：500:1
• 亮度：300 cd/m²
• 亮度均匀性：80%
• 可视角（CR ≥ 10）：70°/70°/50°/70°
• 响应时间：25 ms
• 工作温度：-20°C 至 +70°C
• 存储温度：-30°C 至 +80°C
• 湿度：≤ 90% RH（60°C）
