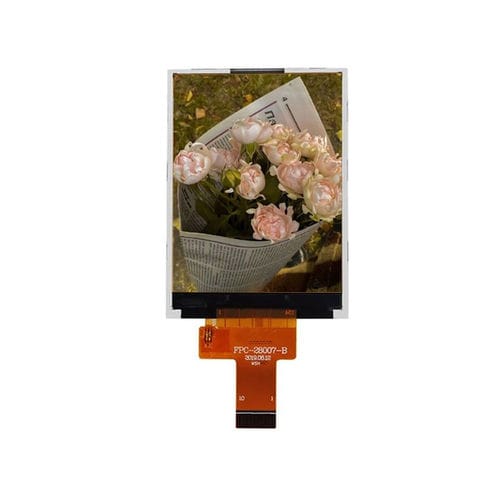

TFT LCD显示模块 YX30002A

IPS彩色480 x 854

产品概述
YX30002A 为 2.95 英寸 IPS TFT‑LCD 模组，分辨率 480 × 854（RGB），并配备 2 通道 MIPI DSI 接口。面向 Android、Linux 平台及高端嵌入式系统设计，提供宽视角和智能手机级像素密度，能呈现清晰文字与生动图像，适用于智能终端、医疗手持设备、POS 及高级 HMI 产品。

主要特点

• 显示尺寸：2.95 英寸
• 分辨率：480 (RGB) × 854
• LCD 类型：IPS TFT‑LCD（透射式）
• 可视方向：All O’Clock（全视角）
• 驱动 IC：ST7701S
• 接口：2 通道 MIPI DSI
• 背光：4 × 白色 LED（4S1P）
• 智能手机级像素密度，适合清晰界面与图形显示

技术规格

• 型号：YX30002A
• 有效显示区：36.72 × 65.28 mm
• 外形尺寸：43.44 × 75.31 × 2.60 mm
• 点距：0.08625 × 0.08625 mm
• LCM 输入电压：2.6 ~ 3.3 V（Typ. 2.75 V）
• 对比度：800:1
• 色域：60%
• 响应时间：25 ms

光学与性能

• 典型亮度：300 cd/m²
• 亮度均匀性：80%
• 视角（CR ≥ 10）：80°（各方向）

工作条件

• 工作温度：-20°C ~ +70°C
• 存储温度：-30°C ~ +80°C
• 湿度：≤ 90% RH（60°C）

应用

• 智能终端与物联网设备
• 医疗手持设备
• POS 终端与支付系统
• 高级 HMI 与嵌入式界面

型号 / 技术细节

• 驱动 IC：ST7701S
• 接口：2 通道 MIPI DSI
• 背光配置：白色 LED × 4（4S1P）
• 适用于 Android/Linux 及高端嵌入式设计
