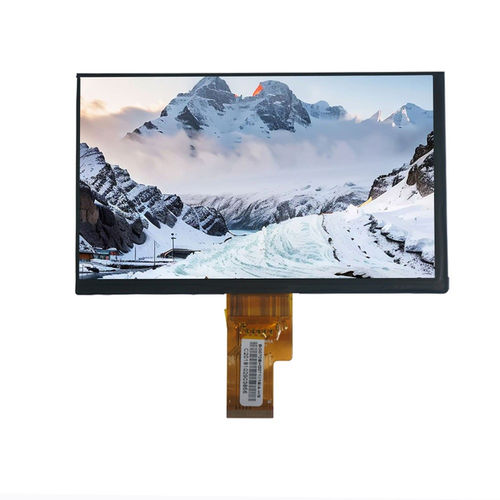

TFT LCD显示模块 YX133B54-111-1901

彩色图像1920 x 1080

概述
Yousee YX133B54-111-1901 是一款 13.3 英寸 Full HD（1920×1080）TFT-LCD 显示模块，采用 eDP 接口和反折 FPC 设计。为需要纤薄结构和稳定图像性能的工业监视器、嵌入式系统、医疗设备及专业显示应用设计。FHD 分辨率提供清晰的细节和文字显示；Normally Black 模式带来平衡的对比度，典型亮度为 330 cd/m²，适用于室内及半工业环境。

主要特性

• 13.3 英寸 FHD（1920×1080）TFT-LCD
• eDP 接口
• 反折 FPC，便于纤薄机械集成
• 显示模式：Normally Black
• 亮度：330 cd/m²（典型）
• 像素排列：RGB 垂直条纹
• 宽视角（All-O'Clock）
• 典型对比度：1000:1

基本规格

• 型号：YX133B54-111-1901
• 显示尺寸：13.3 英寸
• 分辨率：1920 × 1080（FHD）
• 可视面积：293.76 × 165.24 mm
• 外形尺寸：307.20 × 181.00 × 3.20 mm
• 像素间距：0.153 × 0.153 mm
• FPC 类型：反折
• 面板类型：13.3" TFT-LCD，透射式，Normally Black

光学特性

• 亮度（典型）：330 cd/m²
• 对比度（典型）：1000:1
• 色域（典型）：72% NTSC
• 可视角（CR ≥ 10）：85° / 85° / 85° / 85°
• 响应时间（典型）：30 ms

工作条件

• 工作温度：0°C ～ +50°C
• 存储温度：-20°C ～ +60°C

应用

• 工业监视器与人机界面
• 嵌入式系统与面板电脑
• 医疗设备与诊断显示器
• 专业显示单元与多媒体终端
