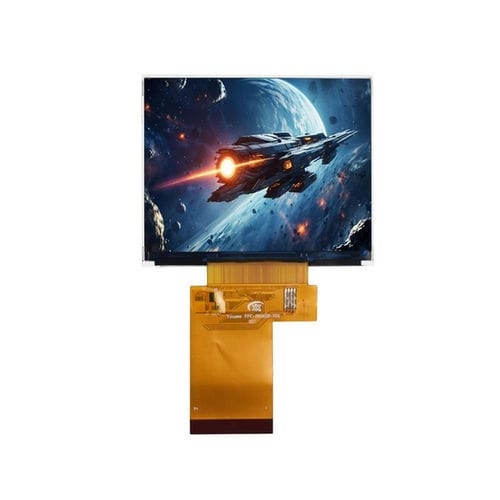

TFT LCD显示模块 YX35044A

IPS彩色图像

概述
YX35044A是Yousee的3.5英寸高分辨率TFT液晶模块，适用于工业控制、便携设备和嵌入式系统。该模块具备320×480分辨率和ILI9488驱动IC，采用IPS广视角技术，显示稳定，提供多种接口选项（RGB、MCU、SPI），适合HMI及便携显示应用。

基本规格
显示尺寸 — 3.5 inch
分辨率 — 320 (RGB) × 480
LCD类型 — TFT-LCD，透射型
有效区域 — 48.96 × 73.44 mm
外形尺寸 — 54.5 × 82.9 × 2.15 mm
像素间距 — 0.1968 × 0.1968 mm
可视方向 — IPS（全视角）
驱动IC — ILI9488
接口 — RGB / MCU / SPI

机械图
制造商提供机械图和安装尺寸，便于集成与外壳设计。

光学特性
分辨率 — 320 × 480
对比度 — 800 : 1
色域 — 60%
亮度均匀性 — 80%
可视角度 — 80° (L) / 80° (R) / 80° (U) / 80° (D)
亮度 — 500 cd/m²
响应时间 — 25 ms

工作条件
工作温度 — -20°C ~ +70°C
存储温度 — -30°C ~ +80°C
湿度 — ≤ 90% RH

技术规格

• 型号：YX35044A
• 显示尺寸：3.5 inch
• 分辨率：320 (RGB) × 480
• LCD类型：TFT-LCD，透射型
• 有效区域：48.96 × 73.44 mm
• 外形尺寸：54.5 × 82.9 × 2.15 mm
• 像素间距：0.1968 × 0.1968 mm
• 可视方向：IPS（全视角）
• 驱动IC：ILI9488
• 接口：RGB / MCU / SPI
• 对比度：800:1
• 色域：60%
• 亮度均匀性：80%
• 可视角度：80°/80°/80°/80° (L/R/U/D)
• 亮度：500 cd/m²
• 响应时间：25 ms
• 工作温度：-20°C 至 +70°C
• 存储温度：-30°C 至 +80°C
• 湿度：≤ 90% RH
