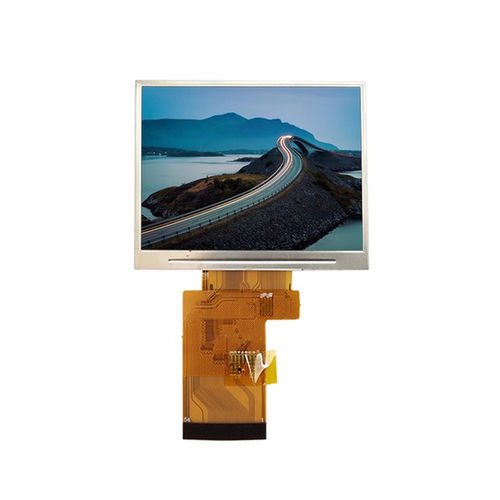

TFT LCD显示模块 YX35014A

TN彩色320 x 480

产品概述
YX35014A是一款3.5英寸TFT液晶显示模块，具有320×480分辨率、a‑Si透射型TFT技术及驱动芯片ST7796S。其亮度稳定、图像清晰、运行可靠，适用于工业控制面板、手持设备和嵌入式HMI系统。该模块采用SPI接口并针对12点钟方向优化TN可视方向，适合前视应用，且机械尺寸紧凑。

基本规格
显示尺寸：3.5英寸
LCD类型：a‑Si TFT，正透射型
分辨率：320 (RGB) × 480
有效显示区：48.96 × 73.44 mm
外形尺寸：54.5 × 84.0 × 3.05 mm
像素间距：0.153 × 0.153 mm
可视方向：TN，12点钟方向
驱动IC：ST7796S
接口：SPI

机械图
产品页面提供机械图（图片显示外形和尺寸）。

光学特性
分辨率：320 × 480
对比度：500 : 1
色域：60%
亮度均匀性：80%
可视角（CR ≥ 10）：L60° / R60° / U60° / D40°
响应时间：25 ms

工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）

特性 / 技术规格

• 型号：YX35014A
• 显示尺寸：3.5英寸
• 分辨率：320×480 (RGB)
• LCD类型：a‑Si TFT，正透射型
• 有效显示区：48.96 × 73.44 mm
• 外形尺寸：54.5 × 84.0 × 3.05 mm
• 像素间距：0.153 × 0.153 mm
• 可视方向：TN，12点钟方向（针对前视优化）
• 驱动IC：ST7796S
• 接口：SPI
• 对比度：500:1
• 色域：60%
• 亮度均匀性：80%
• 可视角（CR ≥ 10）：L60° / R60° / U60° / D40°
• 响应时间：25 ms
• 工作温度：-20°C 至 +70°C
• 存储温度：-30°C 至 +80°C
• 湿度：≤ 90% RH（60°C）
