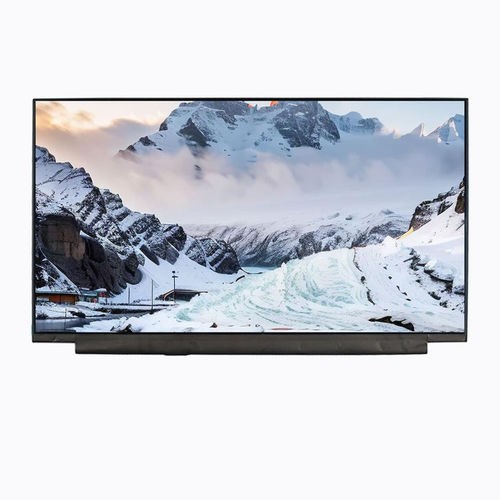

TFT LCD显示模块 YX21520376811FA-LP8

IPS彩色1920 x 1080

产品概述
Yousee 的 YX21520376811FA-LP8 是一款 21.5 英寸 IPS TFT-LCD 显示模块，分辨率 1920×1080（Full HD），并配备 LVDS 接口。适用于工业显示器、HMI 面板、嵌入式显示平台和专业可视化设备，满足大屏幕、宽视角及长期稳定运行的需求。

主要特性

• 21.5" 全高清（1920×1080）IPS TFT-LCD，透射式
• All-O'Clock 视角（宽视角，亮度和色彩再现一致）
• LVDS 接口，适合工业环境中可靠的信号传输和良好的抗干扰性
• 白色 LED 背光
• Normally Black 显示模式；像素排列为 RGB 垂直条纹

基本规格（表）
显示尺寸：21.5 inch
LCD 类型：IPS TFT-LCD，透射式
显示模式：Normally Black
分辨率：1920（RGB）×1080
有效显示区域：476.06 × 267.79 mm
外形尺寸：495.60 × 292.20 × 11.50 mm
像素间距：0.24825 × 0.24825 mm
像素排列：RGB 垂直条纹
视角方向：All-O'Clock（IPS）
接口：LVDS
背光：白色 LED

光学特性（表）
分辨率（典型）：1920 × 1080
对比度（典型）：1000 : 1
色域（典型）：72% NTSC
亮度（典型）：250 cd/m²
亮度均匀性（典型）：80%
视角（CR ≥ 10）：85° / 85° / 85° / 85°
响应时间（典型）：30 ms

工作条件（表）
工作温度：0°C ~ +50°C
存储温度：-20°C ~ +60°C

机械图
提供外形尺寸和机械图以便集成和安装参考：外形 495.60 × 292.20 × 11.50 mm；有效显示区 476.06 × 267.79 mm。

应用说明

• 适用于工业显示器、HMI、嵌入式平台和专业可视化设备。
• 在电气噪声较大的工业环境中，建议使用 LVDS 接口以获得更稳健的信号传输和更好的抗干扰性。
• IPS 技术在宽视角下提供稳定的对比度和准确的颜色，适用于操作面板和控制室。

技术规格

• 型号：YX21520376811FA-LP8
• 品牌：Yousee
• 显示尺寸：21.5 inch
• 分辨率：1920（RGB）×1080（Full HD）
• LCD 类型：IPS TFT-LCD，透射式
• 显示模式：Normally Black
• 视角方向：All-O'Clock（IPS）
• 接口：LVDS
• 有效显示区域：476.06 × 267.79 mm
• 外形尺寸：495.60 × 292.20 × 11.50 mm
• 像素间距：0.24825 × 0.24825 mm
• 像素排列：RGB 垂直条纹
• 背光：白色 LED
• 对比度：1000 : 1（典型）
• 色域：72% NTSC（典型）
• 亮度：250 cd/m²（典型）
• 亮度均匀性：80%（典型）
• 视角（CR ≥ 10）：85° / 85° / 85° / 85°
• 响应时间：30 ms（典型）
• 工作温度：0°C ~ +50°C
• 存储温度：-20°C ~ +60°C
