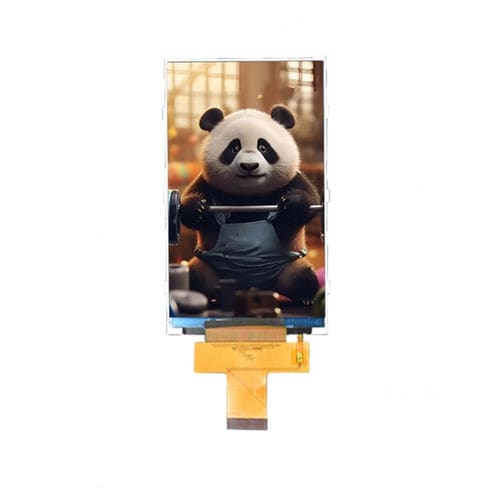

TFT LCD显示模块 YX43022A

IPS彩色800 x 480

产品概述
YX43022A (Yousee) 是一款 4.3" IPS TFT 液晶显示模块，分辨率为 800×480（WVGA），配备 LVDS 接口，适用于工业控制系统、嵌入式终端、医疗设备及专业 HMI 应用。IPS 技术与 All-O’Clock 宽视角可保证任意方向的色彩一致性与稳定的图像质量。驱动芯片为 ST7262，可实现高速、低噪声的 LVDS 信号传输。4.3" 的紧凑尺寸和 500 cd/m² 的亮度使该模块适用于需清晰可见性和精确显示性能的室内及半户外设备。

基本规格
项目 — 规格
显示尺寸 — 4.3 inch
LCD 类型 — IPS TFT-LCD，透射型
分辨率 — 800 (RGB) × 480
有效显示面积 — 95.04 × 53.86 mm
外形尺寸 — 105.4 × 67.15 × 3.0 mm
像素间距 — 0.1926 × 0.1926 mm
可视方向 — All-O’Clock
驱动 IC — ST7262
接口 — LVDS

机械图
为安装与集成参考提供机械图及尺寸图像。

光学特性
参数 — 典型值
分辨率 — 800 × 480
对比度 — 800 : 1
色域 — 60%
亮度 — 500 cd/m²
亮度均匀性 — 80%
可视角 (CR ≥ 10) — 80°（各方向）
响应时间 — 25 ms

工作条件
项目 — 范围
工作温度 — -20°C ~ +70°C
存储温度 — -30°C ~ +80°C
湿度 — ≤ 90% RH (60°C)

技术规格

• 型号: YX43022A
• 显示尺寸: 4.3 inch
• 分辨率: 800 (RGB) × 480 (WVGA)
• LCD 类型: IPS TFT-LCD，透射型
• 接口: LVDS
• 驱动 IC: ST7262
• 有效显示面积: 95.04 × 53.86 mm
• 外形尺寸: 105.4 × 67.15 × 3.0 mm
• 像素间距: 0.1926 × 0.1926 mm
• 对比度: 800:1
• 色域: 60%
• 亮度: 500 cd/m²
• 亮度均匀性: 80%
• 可视角: All-O’Clock, 80°（各方向）
• 响应时间: 25 ms
• 工作温度: -20°C ~ +70°C
• 存储温度: -30°C ~ +80°C
• 湿度: ≤ 90% RH (60°C)
