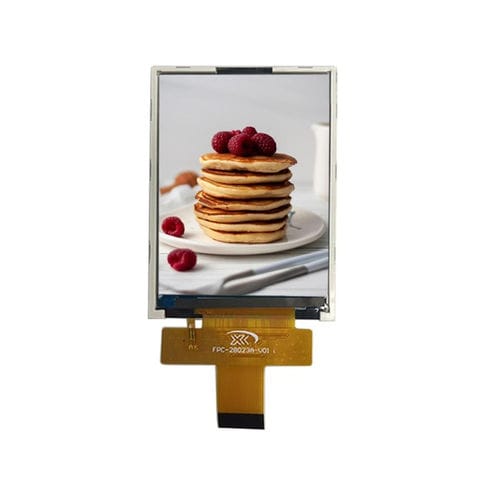

TFT LCD显示模块 YX30001A

IPS彩色360 x 640

产品概述
YX30001A 为 3.0 英寸 TFT-LCD 显示模组，分辨率 360 × 640（RGB），配备 MIPI DSI 接口。由 ST7701S 驱动，提供 All O’Clock（IPS）视角及 2.40 mm 薄型结构，适用于空间受限的嵌入式系统与工业终端。

主要特性

• 显示尺寸：3.0 英寸
• 分辨率：360 (RGB) × 640
• 液晶类型：TFT-LCD，透射式
• 可视方向：IPS / All O’Clock
• 驱动芯片：ST7701S
• 接口：MIPI DSI
• 背光：白色 LED × 4

基本规格
项目：规格
显示尺寸：3.0 英寸
液晶类型：TFT-LCD，透射式
分辨率：360 (RGB) × 640
有效区域：36.72 × 65.28 mm
外形尺寸：42.64 × 74.51 × 2.40 mm
像素间距：0.102 × 0.102 mm
可视方向：All O’Clock（IPS）
驱动芯片：ST7701S
接口：MIPI DSI
背光：白色 LED × 4
LCM 输入电压：2.8 ±0.1 V

机械
紧凑的机械结构与 2.40 mm 薄型设计，便于在便携仪器和狭小外壳中集成。机械图可在产品页面查看。

光学特性
参数：典型值
分辨率：360 × 640
对比度：250 : 1
色域：70%
亮度：300 cd/m²
亮度均匀性：60%
可视角（CR ≥ 10）：80°（全方向）
响应时间：30 ms

工作条件
项目：范围
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）

应用说明
适用于基于 Linux、Android 的平台及高性能嵌入式系统。典型应用包括便携式仪器、医疗终端、POS 系统及智能控制器，适合在有限空间内要求高显示质量的场景。

技术规格

• 型号：YX30001A
• 显示尺寸：3.0 英寸
• 分辨率：360 × 640 (RGB)
• 液晶类型：TFT-LCD，透射式
• 有效区域：36.72 × 65.28 mm
• 外形尺寸：42.64 × 74.51 × 2.40 mm
• 像素间距：0.102 × 0.102 mm
• 可视方向：All O’Clock（IPS）
• 驱动芯片：ST7701S
• 接口：MIPI DSI
• 背光：白色 LED × 4
• LCM 输入电压：2.8 ±0.1 V
• 亮度：300 cd/m²
• 对比度：250 : 1
• 响应时间：30 ms
• 工作温度：-20°C ~ +70°C
• 存储温度：-30°C ~ +80°C
• 湿度：≤ 90% RH（60°C）
