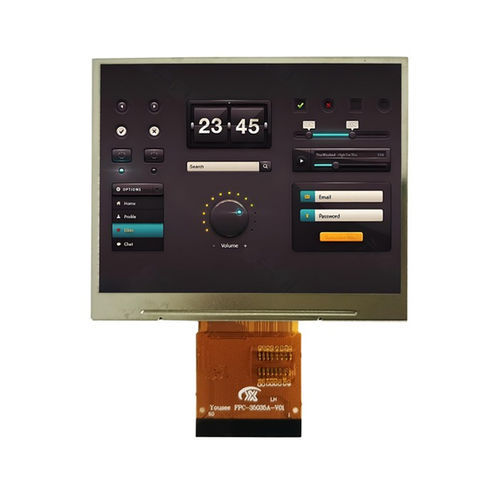

TFT LCD显示模块 YX35002A

彩色640 x 4803.5"

产品概述
YX35002A 是 Yousee 的 3.5 英寸 TFT 液晶模块，分辨率为 640×480 RGB，并配备 MIPI DSI 接口。该模块面向工业人机界面、医疗终端、POS 系统和嵌入式平台，具备全视角（All O’Clock）、VGA 级别的显示清晰度，采用 ST7703 驱动 IC。模块支持高速 MIPI 数据传输，兼容基于 Linux、Android 及专业嵌入式系统。3.5 英寸的紧凑尺寸相较于 QVGA/WQVGA 提供更大的可用显示面积。

基本规格
Item | Specification
显示尺寸：3.5 inch
LCD 类型：a-Si TFT，透射型
分辨率：640 (RGB) × 480
有效区域：70.08 × 52.56 mm
外形尺寸：76.9 × 63.9 × 3.1 mm
像素间距：0.1095 × 0.1095 mm
可视方向：All O’Clock
驱动 IC：ST7703
接口：MIPI DSI

光学特性
分辨率：640 × 480
对比度：800 : 1
色域：60%
亮度均匀性：80%
可视角（CR ≥ 10）：80°（各方向）
响应时间：25 ms

工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）

机械图
提供机械图和尺寸图以供安装与外形参考；完整细节请参见产品图片。

典型应用

• 工业人机界面
• 医疗终端
• POS 系统
• 嵌入式平台（Linux/Android/专业系统）

技术规格

• 型号：YX35002A
• 显示尺寸：3.5 inch
• 分辨率：640 (RGB) × 480 (VGA)
• LCD 类型：a-Si TFT，透射型
• 有效区域：70.08 × 52.56 mm
• 外形尺寸：76.9 × 63.9 × 3.1 mm
• 像素间距：0.1095 × 0.1095 mm
• 可视方向：All O’Clock（全视角）
• 驱动 IC：ST7703
• 接口：MIPI DSI
• 对比度：800:1
• 色域：60%
• 亮度均匀性：80%
• 可视角（CR ≥ 10）：80°（各方向）
• 响应时间：25 ms
• 工作温度：-20°C 至 +70°C
• 存储温度：-30°C 至 +80°C
• 湿度：≤ 90% RH（60°C）
