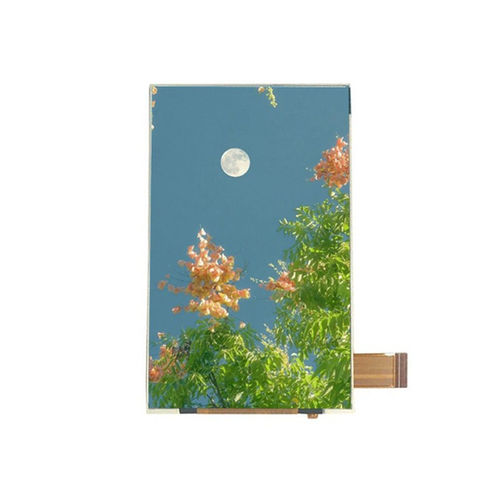

TFT LCD显示模块 YX39710B

IPS触摸屏彩色

产品概述
Yousee YX39710B 为一款 3.97 英寸 IPS TFT LCD 显示模块，分辨率 480×800（WVGA），配备 2 通道 MIPI DSI 接口。适用于工业 HMI、医疗设备、智能终端及嵌入式 Linux/Android 平台，具备宽视角、色彩一致性与适配紧凑设备的薄型外观。

主要特性

• 显示尺寸：3.97 英寸
• 分辨率：480 (RGB) × 800 (WVGA)
• 面板类型：IPS TFT-LCD，透射型
• 接口：2 通道 MIPI DSI
• 驱动 IC：ILI9806E
• 视角：All-O'Clock 宽视角（IPS）
• 外形厚度：2.20 mm
• 高像素密度；支持触摸屏

基本规格（表）
显示尺寸：3.97 英寸
LCD 类型：IPS TFT-LCD，透射型
分辨率：480 (RGB) × 800
有效显示面积：51.84 × 86.40 mm
外形尺寸：57.14 × 96.85 × 2.20 mm
像素间距：0.108 × 0.108 mm
视角方向：All-O’Clock
驱动 IC：ILI9806E
接口：2 通道 MIPI DSI

光学特性（表）
分辨率（典型）：480 × 800
对比度（典型）：800 : 1
色域（典型）：60%
亮度（典型）：350 cd/m²
亮度均匀性（典型）：80%
视角（CR ≥ 10）：80°（各方向）
响应时间（典型）：25 ms

工作条件（表）
工作温度：-20°C ～ +70°C
存储温度：-30°C ～ +80°C
湿度：≤ 90% RH（60°C）

应用

• 工业 HMI
• 医疗设备
• 智能终端
• 嵌入式 Linux 或 Android 平台

技术规格

• 型号：YX39710B
• 显示尺寸：3.97 英寸
• 分辨率：480×800（RGB）
• 面板：IPS TFT，透射型
• 接口：2 通道 MIPI DSI
• 驱动 IC：ILI9806E
• 有效显示面积：51.84 × 86.40 mm
• 外形尺寸：57.14 × 96.85 × 2.20 mm
• 像素间距：0.108 × 0.108 mm
• 典型亮度：350 cd/m²
• 对比度：800:1
• 视角：All-O'Clock 宽视角（IPS）
• 工作温度：-20°C ～ +70°C
• 存储温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）
