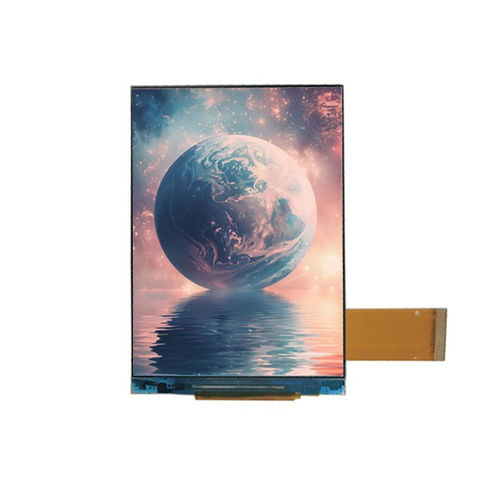

TFT LCD显示模块 YX35024A

TN彩色320 x 480

产品概述
YX35024A是一款3.5英寸TFT液晶显示模块，分辨率320×480，支持MCU与RGB双接口。适用于工业控制面板、手持终端和嵌入式HMI系统。
该模块采用透射型TN TFT面板，针对12点钟方向优化，提供清晰的正面可读性、稳定的亮度以及在固定方向应用（如仪表、控制台和便携设备）中的可靠性能。
驱动芯片为ILI9488，支持MCU控制和高速RGB视频输入，为系统设计者在成本、性能与集成复杂度之间提供灵活的选择。

基本规格
显示尺寸：3.5英寸
LCD类型：TN TFT-LCD，透射型
分辨率：320 (RGB) × 480
可视面积：48.96 × 73.44 mm
外形尺寸：54.48 × 84.71 × 2.30 mm
像素间距：0.08625 × 0.08625 mm
视角方向：12点钟方向
驱动IC：ILI9488
接口：MCU / RGB

光学特性
分辨率：320 × 480
对比度：800 : 1
色域：60%
亮度：300 cd/m²
亮度均匀性：80%
可视角（CR ≥ 10）：70° (左右)、70° (上)、60° (下)
响应时间：25 ms

工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH (60°C)

机械
产品页面提供外形和机械图纸以供尺寸和安装细节参考。

技术规格

• 型号：YX35024A
• 品牌：Yousee
• 显示尺寸：3.5英寸
• 分辨率：320 × 480 (RGB)
• LCD类型：TN，透射型
• 驱动IC：ILI9488
• 接口：MCU / RGB
• 可视面积：48.96 × 73.44 mm
• 外形尺寸：54.48 × 84.71 × 2.30 mm
• 像素间距：0.08625 × 0.08625 mm
• 视角方向：12点钟方向
• 对比度：800 : 1
• 色域：60%
• 亮度：300 cd/m²
• 亮度均匀性：80%
• 可视角（CR ≥ 10）：70° (左右)、70° (上)、60° (下)
• 响应时间：25 ms
• 工作温度：-20°C ~ +70°C
• 存储温度：-30°C ~ +80°C
• 湿度：≤ 90% RH (60°C)
