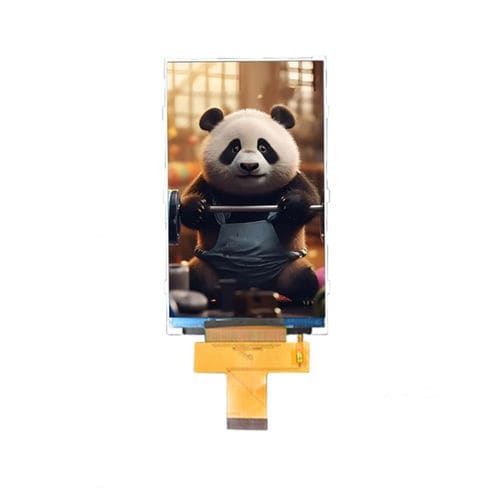

TFT LCD显示模块 YX43025A

IPS彩色480 x 272

产品描述
YX43025A 是一款 4.3 英寸 IPS TFT 液晶显示模块，分辨率 480×272，提供 MCU 与 SPI 接口选项，适用于工业控制面板、嵌入式系统、手持设备及 HMI 应用。

主要特性

• 4.3 英寸 IPS TFT-LCD（透射型）
• 分辨率 480 (RGB) × 272
• 接口模式：MCU 8/9/16-bit、3 线/4 线 SPI、Dual SPI
• All‑O’Clock 可视角（广视角）
• 亮度 500 cd/m²， 对比度 800:1

型号版本

• YX43025A
• YX43025ART

基本规格（表）
项目 — 规格
显示尺寸 — 4.3 inch
LCD 类型 — IPS TFT-LCD，透射型
分辨率 — 480 (RGB) × 272
有效显示区 — 95.04 × 53.86 mm
外形尺寸 — 105.5 × 67.2 × 3.0 mm
像素间距 — 0.198 × 0.198 mm
可视方向 — All‑O’Clock
接口 — MCU 8/9/16-bit、3-/4-line SPI、Dual SPI

光学特性（表）
参数 — 典型值
分辨率 — 480 × 272
对比度 — 800 : 1
色域 — 60%
亮度 — 500 cd/m²
亮度均匀性 — 80%
可视角（CR ≥ 10） — 80°（各方向）
响应时间 — 25 ms

工作条件（表）
项目 — 范围
工作温度 — -20°C ~ +70°C
存储温度 — -30°C ~ +80°C
湿度 — ≤ 90% RH（60°C）

技术规格

• 型号：YX43025A
• 显示尺寸：4.3 inch
• 分辨率：480 (RGB) × 272
• LCD 类型：IPS TFT-LCD，透射型
• 有效显示区：95.04 × 53.86 mm
• 外形尺寸：105.5 × 67.2 × 3.0 mm
• 像素间距：0.198 × 0.198 mm
• 可视方向：All‑O’Clock（IPS）
• 接口选项：MCU 8/9/16-bit、3 线 SPI、4 线 SPI、Dual SPI
• 对比度：800:1
• 色域：60%
• 亮度：500 cd/m²
• 亮度均匀性：80%
• 可视角（CR ≥ 10）：80°（各方向）
• 响应时间：25 ms
• 工作温度：-20°C 至 +70°C
• 存储温度：-30°C 至 +80°C
• 湿度：≤ 90% RH（60°C）
