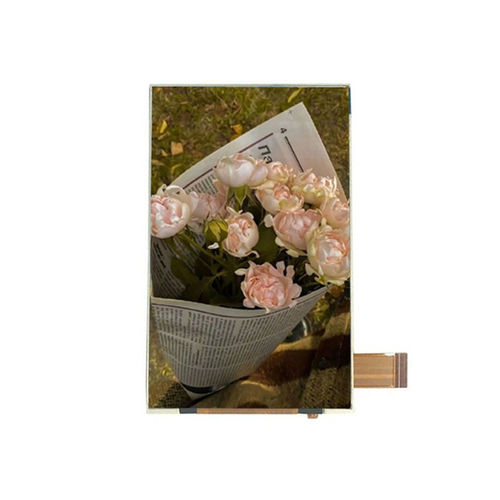

TFT LCD显示模块 YX40206ACT

IPS电容触摸屏式彩色

产品概述
Yousee 的 YX40206ACT 是一款 4.02 英寸高分辨率 IPS TFT 显示模块，分辨率 640×1136，采用 MIPI DSI 接口并集成电容式触摸面板。适用于智能终端、医疗设备、工业 HMI、手持控制器及嵌入式 Android/Linux 系统，具备高像素密度、宽视角及 3.59 mm（LCM + 触摸）超薄总厚度，适合紧凑型高端设备设计。

基本参数

• 型号：YX40206ACT
• 显示尺寸：4.02 英寸
• LCD 类型：IPS TFT-LCD，透射式
• 分辨率：640 (RGB) × 1136 像素
• 有效显示区：49.92 × 88.61 mm
• 外形尺寸：61.5 × 112.6 × 3.59 mm
• 像素点距：0.078 × 0.078 mm
• 可视方向：All-O’Clock（IPS 宽视角）
• 驱动 IC：HX8394F
• 接口：MIPI DSI
• 触摸面板：集成电容触摸（CTP）

光学特性

• 分辨率：640 × 1136
• 对比度：800:1
• 色域：60% NTSC
• 亮度：450 cd/m²
• 亮度均匀性：80%
• 可视角（CR ≥ 10）：80°（全方向）
• 响应时间：25 ms

工作环境

• 工作温度：-20°C ～ +70°C
• 存储温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）

机械 / 图纸

• 外形尺寸：61.5 × 112.6 × 3.59 mm（LCM + 触摸 总厚度 3.59 mm）
• 有效显示区：49.92 × 88.61 mm

应用

• 智能终端
• 医疗设备
• 工业 HMI
• 手持控制器
• 嵌入式 Android 或 Linux 系统

技术规格

• 显示尺寸：4.02 英寸
• 分辨率：640 (RGB) × 1136 像素
• LCD 类型：IPS TFT-LCD，透射式
• 像素点距：0.078 × 0.078 mm
• 驱动 IC：HX8394F
• 接口：MIPI DSI
• 触摸：集成电容触摸面板（CTP）
• 对比度：800:1
• 色域：60% NTSC
• 亮度：450 cd/m²
• 亮度均匀性：80%
• 可视角（CR ≥ 10）：80°（全方向）
• 响应时间：25 ms
• 工作温度：-20°C ～ +70°C
• 存储温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）
