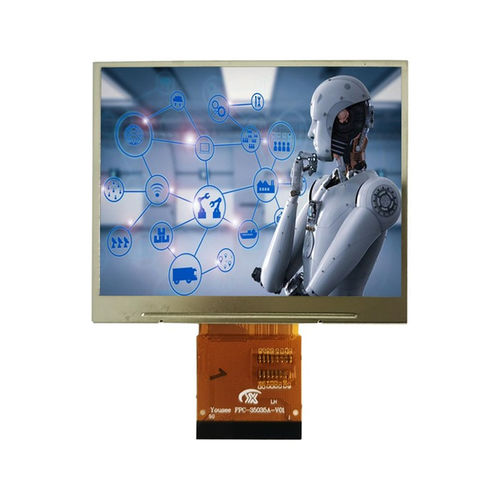

TFT LCD显示模块 YX35035A

TN彩色320 x 240

产品概述
YX35035A 是一款 3.5 英寸 TFT 液晶显示模块，分辨率 320×240，支持多种接口（8080/6800 MCU 并口、SPI、RGB）。为工业控制面板、手持终端和嵌入式系统设计，采用 6 点钟视角优化的 TN 透射式面板，内置 SSD2119 驱动芯片，外形紧凑，便于集成。

主要特性

• 显示尺寸：3.5 英寸
• 分辨率：320 (RGB) × 240
• LCD 类型：TN TFT-LCD，透射式
• 视角方向：6 点钟（优化前置应用）
• 驱动 IC：SSD2119
• 接口：8080 / 6800 MCU、SPI、RGB（多接口支持）
• 适用于工业控制面板、手持终端和嵌入式系统

基本规格
显示尺寸：3.5 英寸
LCD 类型：TN TFT-LCD，透射式
分辨率：320 (RGB) × 240
有效显示区：70.08 × 52.56 mm
外形尺寸：76.9 × 63.9 × 3.1 mm
像素间距：0.219 × 0.219 mm
视角方向：6 点钟
驱动 IC：SSD2119
接口：8080 / 6800 MCU、SPI、RGB

光学特性
分辨率：320 × 240
对比度：800 : 1
色域：60%
亮度：350 cd/m²
亮度均匀性：80%
可视角 (CR ≥ 10)：70°（左右）、70°（上方）、60°（下方）
响应时间：25 ms

工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）

技术规格

• 型号：YX35035A
• 显示尺寸：3.5 英寸
• 分辨率：320×240 (RGB)
• LCD 类型：TN，透射式
• 有效显示区：70.08 × 52.56 mm
• 外形尺寸：76.9 × 63.9 × 3.1 mm
• 像素间距：0.219 × 0.219 mm
• 视角方向：6 点钟
• 驱动 IC：SSD2119
• 接口：8080 / 6800 MCU、SPI、RGB
• 对比度：800:1
• 色域：60%
• 亮度：350 cd/m²
• 亮度均匀性：80%
• 可视角：70°（左右）、70°（上方）、60°（下方）
• 响应时间：25 ms
• 工作温度：-20°C ~ +70°C
• 存储温度：-30°C ~ +80°C
• 湿度：≤ 90% RH（60°C）
