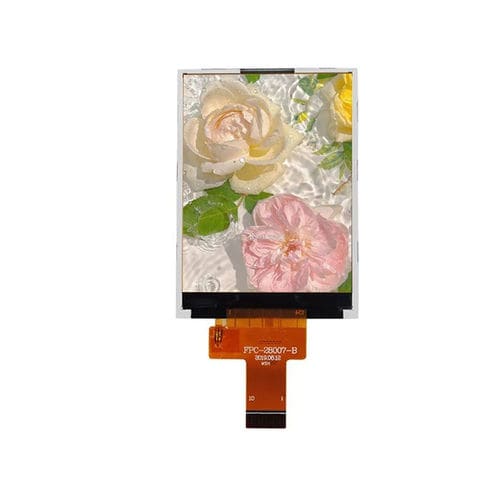

LED式显示模块 YX28007B

TFT LCDTN彩色

概述
YX28007B 是一款 2.8 英寸 TFT LCD 显示模组，分辨率 240×320，采用 a-Si 透射型 TFT 面板与 ST7789V 驱动芯片。该模组具备稳定的亮度和清晰的显示，适用于工业控制面板、手持设备和嵌入式 HMI 系统。模组采用 4 线 SPI 接口，工作电压 2.8V，便于在 MCU 平台上集成。

主要功能

• 显示尺寸：2.8 英寸
• 分辨率：240 (RGB) × 320
• 驱动芯片：ST7789V
• 接口：4 线 SPI
• 背光：白色 LED × 4

基本规格
显示尺寸：2.8 英寸
LCD 类型：a-Si TFT，正透射式
分辨率：240 (RGB) × 320
有效显示区域：43.20 × 57.60 mm
外形尺寸：50.00 × 69.20 × 2.45 mm
像素间距：0.180 × 0.180 mm
可视方向：TN，12 O'Clock
驱动芯片：ST7789V
接口：4 线 SPI
背光：白色 LED × 4
LCM 输入电压：2.8 ±0.1 V

光学特性
对比度：500 : 1
色域：60%
亮度：300 cd/m²
亮度均匀性：80%
视角 (CR ≥ 10)：45° (L) / 45° (R) / 50° (U) / 20° (D)
响应时间：16 ms

工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH (60°C)

技术规格

• 型号：YX28007B
• 显示面板：2.8" TFT, a-Si, 正透射式
• 分辨率：240 × 320 (RGB)
• 有效显示区域：43.20 × 57.60 mm
• 外形尺寸：50.00 × 69.20 × 2.45 mm
• 像素间距：0.180 × 0.180 mm
• 可视方向：TN，12 O'Clock（优化正面可视）
• 驱动芯片：ST7789V
• 接口：4 线 SPI（适合 MCU 集成）
• 背光：4 × 白色 LED
• 典型亮度：300 cd/m²
• 对比度：500:1
• 色域：60%
• 响应时间：16 ms
• 视角 (CR≥10)：L45° / R45° / U50° / D20°
• LCM 输入电压：2.8 ±0.1 V（工作电压约 2.8V）
• 工作温度范围：-20°C 至 +70°C
• 存储温度范围：-30°C 至 +80°C
• 湿度：≤ 90% RH（在 60°C 时）
• 典型应用：工业控制面板、手持设备、嵌入式 HMI 系统
