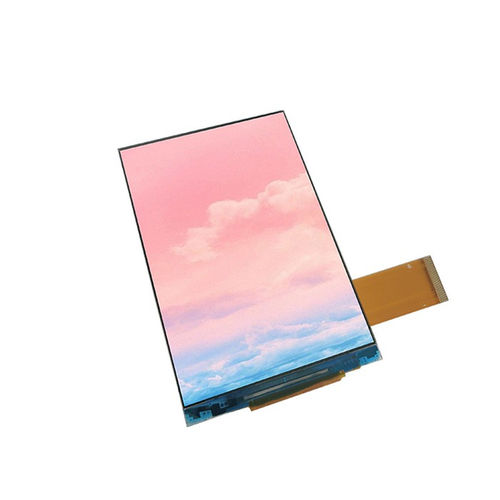

TFT LCD显示模块 YX35025A

IPS彩色320 x 480

产品概述
Yousee YX35025A 是一款 3.5 英寸 IPS TFT LCD 显示模块，分辨率为 320×480，支持 3SPI + RGB18 位双接口，由 ILI9488 驱动。适用于工业控制面板、医疗终端、POS 系统和嵌入式 HMI，支持 MCU SPI 控制与高速 RGB 视频输入，便于灵活集成。

主要特性

• 显示尺寸：3.5 英寸
• 分辨率：320 (RGB) × 480
• LCD 类型：IPS TFT-LCD，透射式
• 宽视角 IPS 技术，All-O'Clock 可视方向
• 驱动 IC：ILI9488
• 双接口：3SPI + RGB18 位（支持 MCU SPI 控制和高速 RGB）
• 典型应用：工业控制、医疗终端、POS 系统、嵌入式 HMI、手持设备

基本规格（表）
显示尺寸：3.5 英寸
LCD 类型：IPS TFT-LCD，透射式
分辨率：320 (RGB) × 480
有效显示区：48.96 × 73.44 mm
外形尺寸：54.48 × 84.71 × 2.30 mm
像素间距：0.08625 × 0.08625 mm
可视方向：All-O'Clock
驱动 IC：ILI9488
接口：3SPI + RGB18 位

光学特性（表）
分辨率：320 × 480
对比度：800 : 1（典型）
色域：60%（典型）
亮度：300 cd/m²（典型）
亮度均匀性：80%
视角（CR ≥ 10）：80°（各方向）
响应时间：25 ms（典型）

工作条件（表）
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤ 90% RH（60°C）

机械图
提供机械图和产品图片以供尺寸参考和集成规划使用。

技术规格

• 型号：YX35025A
• 显示尺寸：3.5 英寸
• 分辨率：320×480（RGB）
• 有效显示区：48.96 × 73.44 mm
• 外形尺寸：54.48 × 84.71 × 2.30 mm
• 像素间距：0.08625 × 0.08625 mm
• LCD 类型：IPS TFT-LCD，透射式
• 可视方向：All-O'Clock（宽视角）
• 驱动 IC：ILI9488
• 接口：3SPI + RGB18 位（双接口）
• 亮度（典型）：300 cd/m²
• 对比度（典型）：800:1
• 色域（典型）：60%
• 响应时间（典型）：25 ms
• 工作温度：-20°C ~ +70°C
• 存储温度：-30°C ~ +80°C
• 湿度：≤ 90% RH（60°C）
