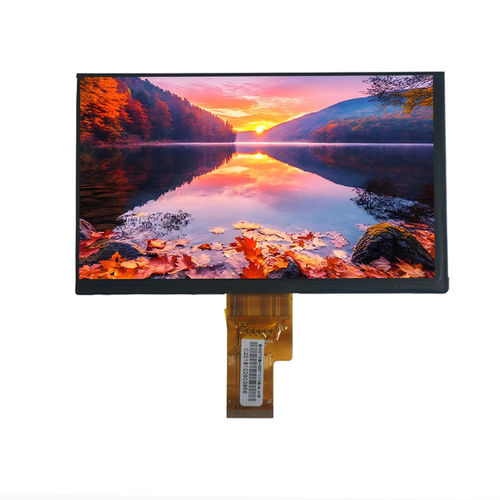

TFT LCD显示模块 YXM116B40-121-0102

IPS彩色1920 x 1080

产品概述
YXM116B40-121-0102 为 11.6 英寸全高清（1920×1080）TFT-LCD 开放单元（open-cell）面板，采用 eDP 接口，适用于工业显示器、嵌入式显示系统、医疗设备及需由系统设计者集成背光和外壳的定制显示解决方案。作为开放单元面板，本产品不含背光，客户可根据项目需求集成定制背光单元、光学薄膜、保护玻璃或触控面板。

主要特性

• 11.6 英寸 FHD（1920 × 1080）分辨率
• TFT-LCD 开放单元，透射型（不含背光）
• eDP 接口，支持高速信号传输
• IPS 宽视角（All-O’Clock）
• Normally Black 显示模式，RGB 垂直条纹像素排列
• 面向系统集成设计：支持定制背光、光学薄膜、保护玻璃和触控传感器的集成

基本规格
显示尺寸：11.6 英寸
LCD 类型：TFT-LCD Open Cell，透射型
显示模式：Normally Black
分辨率：1920（RGB）×1080
有效区域：256.32 × 144.18 mm
外形尺寸：267.72 × 157.77 × 1.50 mm
点距：0.1335 × 0.1335 mm
像素排列：RGB 垂直条纹
可视方向：All-O’Clock（IPS）
接口：eDP
背光：不含（open cell）

光学特性
分辨率（典型）：1920 × 1080
对比度（典型）：1000 : 1
色域（典型）：72% NTSC
可视角（CR ≥ 10）（典型）：85° / 85° / 85° / 85°
响应时间（典型）：30 ms

工作条件
工作温度：0°C ~ +50°C
存储温度：-20°C ~ +60°C

机械 / 注意事项
开放单元面板（不含背光），面向将提供背光、覆盖玻璃、触控传感器和最终外壳的系统集成商。为机械集成提供有效区域和外形尺寸信息。

技术规格

• 型号：YXM116B40-121-0102
• 显示尺寸：11.6 英寸
• 分辨率：1920 × 1080（FHD）
• 面板类型：TFT-LCD Open Cell，透射型
• 接口：eDP
• 有效区域：256.32 × 144.18 mm
• 外形尺寸：267.72 × 157.77 × 1.50 mm
• 点距：0.1335 × 0.1335 mm
• 像素排列：RGB 垂直条纹
• 可视角：IPS / All-O'Clock，85° / 85° / 85° / 85°
• 对比度：1000:1
• 色域：72% NTSC
• 响应时间：30 ms
• 工作温度：0°C 至 +50°C
• 存储温度：-20°C 至 +60°C
• 背光：不含（open cell）
