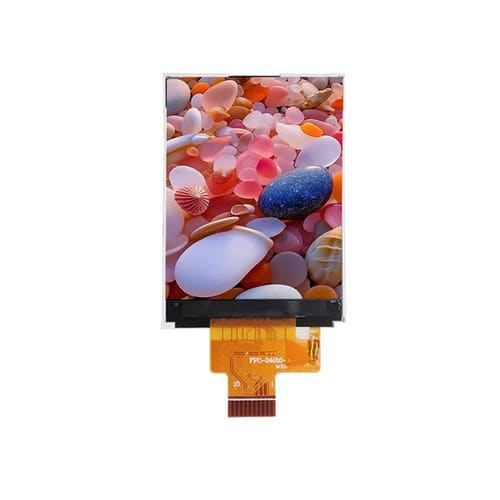

LED式显示模块 YX24010ATFT LCDTN彩色
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 屏幕类型
- TFT LCD, TN, LED式
- 类型
- 彩色, 图像
- 格式
- 240 x 320
- 显示屏尺寸
- 2.4"
- 应用
- 工业, 用于操控面板
- 界面
- RGB, SPI
- 结构
- 紧凑型
- 配置、装配
- 便携式
- 其他特性
- 内置电子设备, 带控制器, LED背光
- 长度
42.72 mm
(1.682 in)- 宽度
60.26 mm
(2.3724 in)- 厚度
2.45 mm
(0.096 in)- 使用温度
最多: 70 °C
(158 °F)最少: -20 °C
(-4 °F)
产品介绍
产品概述
YX24010A为2.4英寸240×320（RGB）分辨率的TFT LCD模块，采用非晶硅（a‑Si）TFT正透射面板并集成ST7789V驱动芯片。适用于紧凑型嵌入式与手持设备、MCU系统、便携仪器及工业控制类产品的小型图形显示需求。
主要特性
技术规格
光学与机械数据
工作条件
机械图纸
提供用于安装和外形参考的机械图纸；有关连接器和安装孔位置，请参见图纸。
YX24010A为2.4英寸240×320（RGB）分辨率的TFT LCD模块，采用非晶硅（a‑Si）TFT正透射面板并集成ST7789V驱动芯片。适用于紧凑型嵌入式与手持设备、MCU系统、便携仪器及工业控制类产品的小型图形显示需求。
主要特性
- 显示尺寸：2.4英寸
- 分辨率：240 (RGB) × 320
- 液晶类型：a-Si TFT，正透射
- 驱动IC：ST7789V
- 接口：SPI
- 可视方向：TN，12点钟方向
- 背光：4 × 白色LED
- LCM输入电压：2.8 ±0.1 V
技术规格
- 型号：YX24010A
- 有效面积：36.72 × 48.96 mm
- 外形尺寸：42.72 × 60.26 × 2.45 mm
- 点距：0.153 × 0.153 mm
- 典型亮度：250 cd/m²
- 对比度（典型）：500:1
- 色域（典型）：60%
- 响应时间（典型）：16 ms
光学与机械数据
- 视角（CR≥10）（典型）：L45° / R45° / U45° / D20°
- 分辨率：240 × 320
- 背光配置：4 × 白色LED
工作条件
- 工作温度：-20°C 至 +70°C
- 存储温度：-30°C 至 +80°C
- 湿度：≤ 90% RH（60°C）
机械图纸
提供用于安装和外形参考的机械图纸；有关连接器和安装孔位置，请参见图纸。
