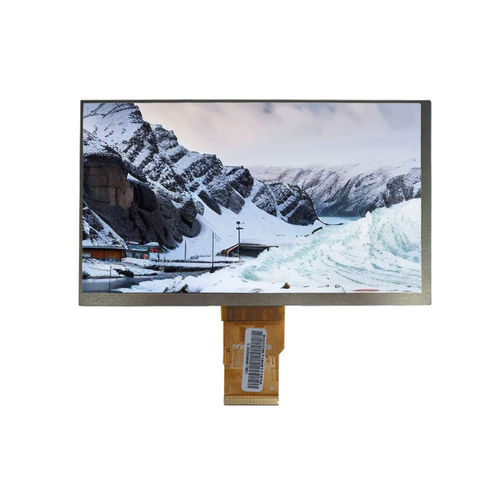

TFT LCD显示模块 YX07021312416BC

TN彩色1024 x 600

产品概述
Yousee 的 YX07021312416BC 是一款 7.0 英寸 TFT-LCD 显示模块，分辨率为 1024×600（WSVGA），采用 24 位 RGB 接口。针对工业控制面板、HMI 系统及嵌入式自动化显示应用设计，相较于标准 WVGA 提供更高的细节表现，透射式 Normally White 显示模式适合室内工业环境。

主要特性

• 显示尺寸：7.0 英寸
• 分辨率：1024 (RGB) × 600 (WSVGA)
• 接口：24 位 RGB
• LCD 类型：TFT-LCD，透射式
• 显示模式：Normally White
• 可视方向：6 点钟方向（TN）

基本规格（表）
Display Size : 7.0 inch
LCD Type : TFT-LCD, Transmissive
Display Mode : Normally White
Resolution : 1024 (RGB) × 600
Active Area : 154.21 × 85.92 mm
Outline Dimensions : 165.0 × 100.0 × 3.5 mm
Pixel Pitch : 0.1506 × 0.1432 mm
Pixel Arrangement : RGB Vertical Stripe
Viewing Direction : 6 O'Clock
Interface : 24-bit RGB
Backlight : White LED

机械图
提供机械图纸和尺寸图供集成与安装参考，便于在控制柜和嵌入式外壳中安装。

光学特性（表）
Resolution : 1024 × 600
Contrast Ratio : 500 : 1
Luminance : 300 cd/m² (typical)
Luminance Uniformity : 80%
Viewing Angle (CR ≥ 10) : 70° / 70° / 50° / 70° (typ.)
Response Time : 25 ms

工作条件（表）
Operating Temperature : -10°C ~ +60°C
Storage Temperature : -20°C ~ +70°C

特性 / 技术规格

• Model: YX07021312416BC
• Display size: 7.0 inch
• Resolution: 1024×600 (RGB)
• Active area: 154.21 × 85.92 mm
• Outline dimensions: 165.0 × 100.0 × 3.5 mm
• Pixel pitch: 0.1506 × 0.1432 mm
• Pixel arrangement: RGB vertical stripe
• LCD type: TFT-LCD, transmissive
• Display mode: Normally White
• Viewing direction: 6 O'Clock (TN)
• Interface: 24-bit RGB
• Backlight: White LED
• Luminance (typical): 300 cd/m²
• Contrast ratio (typical): 500:1
• Viewing angle (CR ≥ 10): 70°/70°/50°/70°
• Response time: 25 ms
• Operating temperature: -10°C to +60°C
• Storage temperature: -20°C to +70°C
• 典型应用：工业控制面板、HMI 系统、自动化设备的嵌入式显示
