TFT LCD显示模块 YX43002AIPSLCD/ISTN触摸屏
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 屏幕类型
- TFT LCD, IPS, LCD/ISTN, 触摸屏
- 类型
- 彩色
- 格式
- 480 x 272
- 显示屏尺寸
- 4.3"
- 应用
- 用于仪器, 用于操控面板, 工业, 用于电流测量, 冰箱, 车用, 用于发电机组, 加油站用, 用于医疗设备, 用于流量测量, 控制, 用于储罐液位测量, 用于过磅装置, 力值测量, 医用, 远距离, 用于传感器, 用于电动汽车充电站, 用于二氧化碳测量, 海洋应用, 时间日期温度, 编码器, 信息, HMI终端, 用于温度测量, 物流, 用于环境工业, 用于电压测量, 遥控, 能源行业, 耦合, 用于刺激性环境, 压力测量, 燃气表, 运输用, 安全, 功率, 数字标牌
- 界面
- RGB, SPI, MIPI
- 结构
- 紧凑型
- 配置、装配
- 便携式, 室内, 面板式
- 保护程度
- IP65, 密封
- 其他特性
- 大视角, 定制, 高对比度, 带控制器, 高亮度, 日光下可读, 交互, 带保护玻璃, 亮度调节
- 长度
105.5 mm
(4.154 in)- 宽度
67.2 mm
(2.6457 in)- 厚度
3 mm
(0.118 in)- 使用温度
最少: -20 °C
(-4 °F)最多: 70 °C
(158 °F)
产品介绍
产品概述

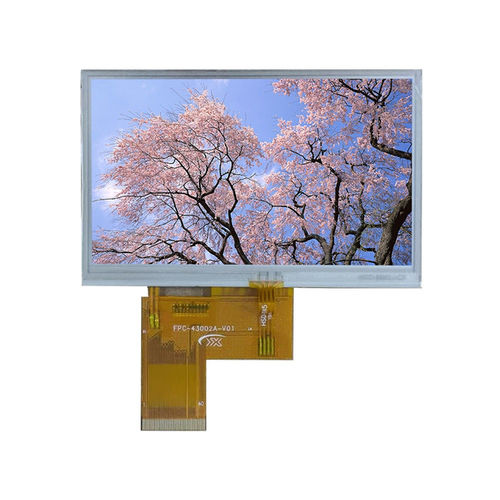

YX43002A 为 4.3 英寸 IPS TFT LCD 显示模组，分辨率 480×272，配备 40 针 RGB 接口，面向工业控制面板、医疗终端及嵌入式 HMI 系统。IPS 面板与 All-O'Clock 宽视角可实现各方向一致的色彩和良好可读性。驱动 IC 采用 SC7283A，确保 RGB 信号处理稳定、长期运行可靠。紧凑外形与高亮度特性使其适用于控制台、手持设备和专业嵌入式设备。
基本规格
机械图
提供机械图和安装尺寸图以供集成和面板开孔参考，便于装配与外壳设计。
光学特性
工作条件
应用
技术特性
YX43002A 为 4.3 英寸 IPS TFT LCD 显示模组，分辨率 480×272，配备 40 针 RGB 接口，面向工业控制面板、医疗终端及嵌入式 HMI 系统。IPS 面板与 All-O'Clock 宽视角可实现各方向一致的色彩和良好可读性。驱动 IC 采用 SC7283A，确保 RGB 信号处理稳定、长期运行可靠。紧凑外形与高亮度特性使其适用于控制台、手持设备和专业嵌入式设备。
基本规格
- 型号: YX43002A
- 显示尺寸: 4.3 inch
- LCD 类型: IPS TFT-LCD，透射型
- 分辨率: 480 (RGB) × 272
- 有效显示区: 95.04 × 53.86 mm
- 外形尺寸: 105.5 × 67.2 × 3.0 mm
- 点距: 0.198 × 0.198 mm
- 可视方向: All-O'Clock
- 驱动 IC: SC7283A
- 接口: 40 针 RGB
机械图
提供机械图和安装尺寸图以供集成和面板开孔参考，便于装配与外壳设计。
光学特性
- 分辨率: 480 × 272
- 对比度（典型）: 800:1
- 色域（典型）: 60%
- 亮度（典型）: 550 cd/m²
- 亮度均匀性（典型）: 80%
- 视角（CR ≥ 10）: 80°（全方向）
- 响应时间（典型）: 25 ms
工作条件
- 工作温度: -20°C ～ +70°C
- 存储温度: -30°C ～ +80°C
- 湿度: ≤ 90% RH (60°C)
应用
- 工业控制面板
- 医疗终端
- 嵌入式 HMI 系统
- 控制台与手持设备
技术特性
- 驱动 IC: SC7283A，保证 RGB 处理稳定
- 40 针并行 RGB 接口，便于 MCU/FPGA 直接连接
- All-O'Clock 宽视角 IPS 面板，确保多角度可读性
- 高亮度与良好均匀性，适合室内工业使用
- 紧凑外形，便于面板集成与便携外壳设计
